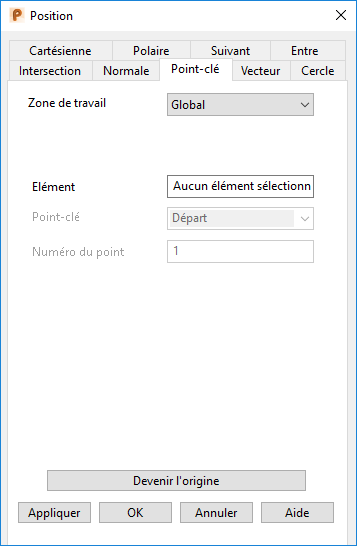

Utilisez l'onglet Point-clé de la boite de dialogue Position pour sélectionner une position à un point-clé spécifique sur l'élément sélectionné. Ceci est utile où plus d'un élément comporte des points-clés au même endroit et (par exemple) que vous voulez vous accrocher à un point-clé caché sur un élément spécifique. Les points-clés sont une méthode rapide et pratique pour la sélection d'éléments spécifiques.
Espace de travail — Sélectionnez l'espace de travail sur lequel vous travaillez. Les options disponibles sont :
- Relatif — La position qui est définie est relative à une autre position qui devient l'origine de l'espace de travail. Les positions sont alignées avec le plan de travail actif ou l'espace de travail global si aucun plan de travail n'est actif.
Le mode relatif n'est pas toujours disponible puisque il peut ne pas y a voir de coordonnées relatives adaptées. Dans ce cas, sélectionnez une position adaptée (comme l'intersection de deux lignes) et faîtes-en l'origine d'un espace de travail relatif avec l'option Nouvelle origine.
- Plan de travail — La position qui est définie est relative au plan de travail actif, s'il en existe un.
- Universel — La position qui est définie est relative au système de coordonnées global. Remarque : Si un élément est verrouillé, les verrouillages sont annulés quand vous sélectionnez un espace de travail différent.
Elément — Sélectionnez un élément. Le nom de l'objet s'affiche.
Point-clé — Cela détermine quel point de l'élément est sélectionné. Sélectionnez parmi les options suivantes :
- Centre — Cela s'applique au point central des arcs et des cercles.
- Départ et Fin — Cela peut s'appliquer à n'importe quel élément étant donné qu'ils ont tous des positions de départ et de fin.
- Numéro de point — Ceci est destiné à l'utilisation de courbes qui peuvent avoir plusieurs positions le long de leur longueur. La case Numéro de point s'active quand vous entrez un nombre.
Devenir l'origine — Cliquez sur ce bouton pour positionner l'origine sur les coordonnées spécifiées dans la boite de dialogue. N'importe quelle coordonnée relative est mesurée depuis cette origine.
Appliquer — Entre la position. Si l'opération actuelle permet plusieurs points, la boite de dialogue reste affichée, prête pour que vous puissiez entrer plus de points. Autrement, la boite de dialogue est fermée.
OK — Entre la position et ferme la boite de dialogue.
Annuler — Interrompt l'entrée de la position.
