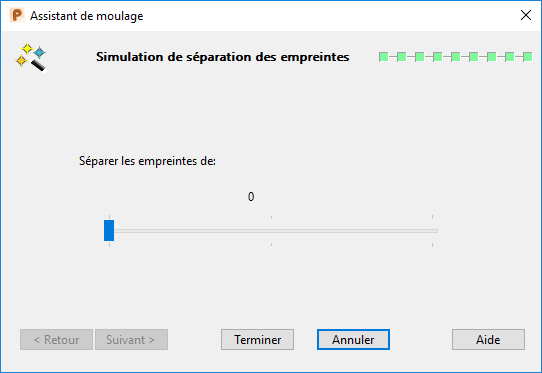

La page Simulation de séparation des empreintes afficher le modèle dans le mode d'ombrage actuel, au lieu qu'il soit en mode filaire.

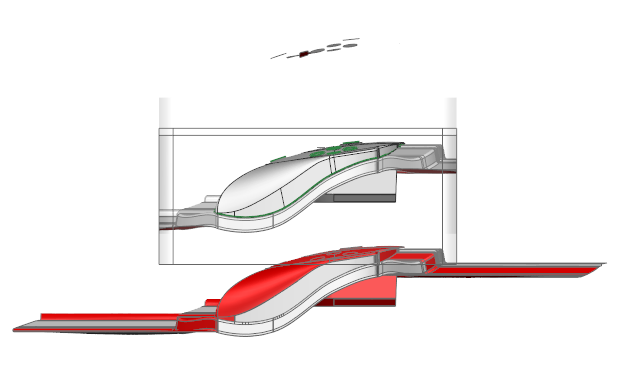

- Utilisez le curseur pour séparer le moulage de l'objet sélectionné. Vous pouvez voir les deux moitiés qui se déplacent dans la fenêtre graphique. Ceci n'est qu'une aide visuelle pour examiner l'intérieur du moulage.
Si vous ne séparez que la pièce, vous aurez deux solides - un pour la matrice et l'autre pour le moule.
- Cliquez sur Terminer pour enregistrer les empreintes de moulage. Les empreintes produites par l'assistant de moulage utilisent les matières suivantes :
- Les surfaces dans les régions de remplissage utilisent Pastel10.
- Les surfaces dans la région d'impression utilisent Pastel08.
- Toutes les autres surfaces dans le bloc de moulage utilisent mold_metal03.
Le solide d'origine est enfermée dans les deux moitiés du moulage.
Un tableau montrant les ensembles moule/matrice/empreintes est affiché dans la section Création d'empreintes de la fenêtre de l'explorateur. Vous pouvez vérifier les éléments en cliquant sur chaque icône
, l'une après l'autre.
- Vous êtes maintenant près à créer les plaques de moule et de contre-moule. Cliquez sur Suivant dans la fenêtre d'explorateur
Cela affiche la page à partir de laquelle vous sélectionnez les plaques de moule et de contre-moule depuis le catalogue.
