Les cotes de rayon par 3 points sont idéales pour la cotation du rayon de courbure sur une surface ou une courbe.
Pour créer une cote de rayon en utilisant trois points :
- Cliquez sur Annotation > Cotation > Radiale > Rayon 3 points.
La barre d'outils de cotation s'affiche. Ceci peut être utilisé pour éditer des attributs des nouvelles cotes, comme du texte.
- Cliquez sur la première position pour définir le point de départ d'un arc :
- Cliquez sur la deuxième position pour définir le point final d'un arc :
- Cliquez sur la troisième position pour définir une position sur la circonférence de l'arc :

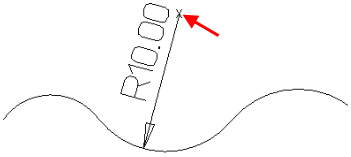

- Déplacez le curseur et cliquez pour spécifier la position de la valeur de dimension et ajouter la cote :
