Une coupe locale vous permet de voir la section d'un trou dans une vue cachée. Vous pouvez également créer des coupes locales à partir de motifs de perçage.
Pour créer une coupe locale :
- Créez un modèle similaire à celui ci-dessous :
- Créez un dessin correspondant.
- Ajoutez une vue et une vue projetée sur le dessin.
- Cliquez avec le bouton droit sur la vue projetée et sélectionnez Coupes locales dans le menu contextuel . La boite de dialogue Coupes locales s'affiche.Remarque : L'option Coupes locales est indisponible dans le menu contextuel pour des vues non-orthogonales du modèle.
- Sélectionnez une forme de trou et cliquez sur Ajouter. La forme est ajoutée à la liste Formes en coupe locale.
- Répétez l'étape 5 si vous voulez ajouter plusieurs formes dans la liste Formes en coupe locale.
- Cliquez sur OK.

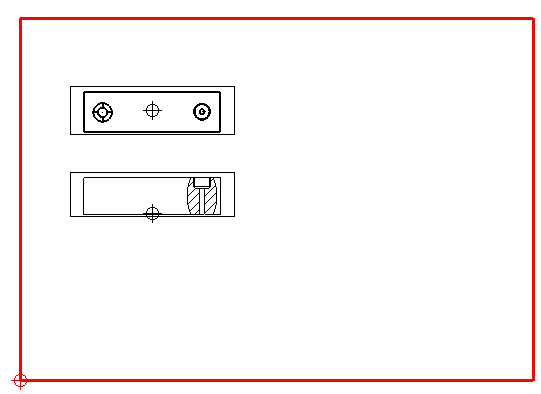

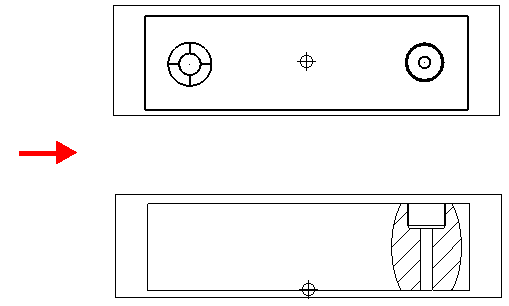

- Cliquez avec le bouton droit sur la vue relative et sélectionnez Masquer dans le menu contextuel Vue de dessin. La vue affiche les trous dans la liste Formes en coupe locale et toutes les autres formes sont masquées :
