Quand une région externe contient de plus petites régions internes ou d'îlots, vous pouvez hachurer les régions externes sans hachurer les régions internes. Les régions d'îlots sont celles qui ne touchent pas la régions externe, comme montré sur la droite :
Pour hachurer une région externe :
- Cliquez sur Annotation > Hachures > Motif.
- Sélectionnez un motif de hachures dans le bouton séparé de menu.
- Sélectionnez un élément de la frontière externe :
La barre d'outils de création de hachures s'affiche :
- Utilisez la barre d'outils pour sélectionner la frontière de hachures externes. Ce panneau de contrôle est utilisé de la même façon que la barre d'outils de courbe composite.
- Cliquez sur le bouton Enregistrer

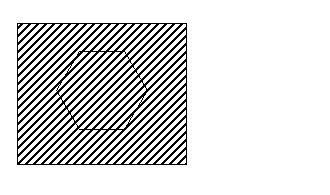

. Le motif de hachures sélectionné est ajouté à la région sélectionné:
- Maj+cliquez sur un élément sur la frontière interne pour afficher la barre d'outils de création de hachures :
- Utilisez la barre d'outils de création de hachures pour sélectionner les éléments dans la frontière interne.

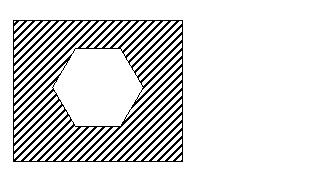

- Cliquez sur le bouton Enregistrer . Le motif de hachures de la région extérieure externe est retiré de la région interne :

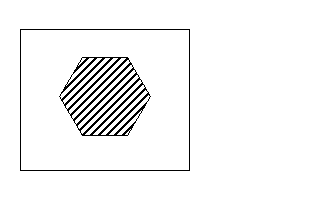

Pour basculer les hachures pour hachurer une région interne :
- Maj-cliquez sur la frontière externe. Cela affiche la barre d'outils de création de hachures.
- Cliquez sur le bouton Enregistrer . Le motif de hachures est basculé :
Pour hachurer un îlot interne :
- Utilisez Maj+clic pour sélectionner un des éléments de l'îlot interne. Cela affiche la barre d'outils de création de hachures.
- Utilisez la barre d'outils de création de hachures pour créer la frontière de hachures à partir de l'îlot interne.

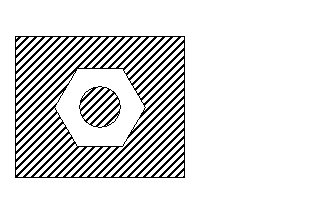

- Cliquez sur le bouton Enregistrer pour créer les hachures :
La région externe et l'îlot interne font partie d'un seul élément de hachures. Si vous en éditez un, l'autre est également édité.
Remarque : Si une courbe composite est sélectionnée, la barre d'outils de création de hachures ne s'affiche pas et les hachures sont automatiquement créées.
