Onglet Normale

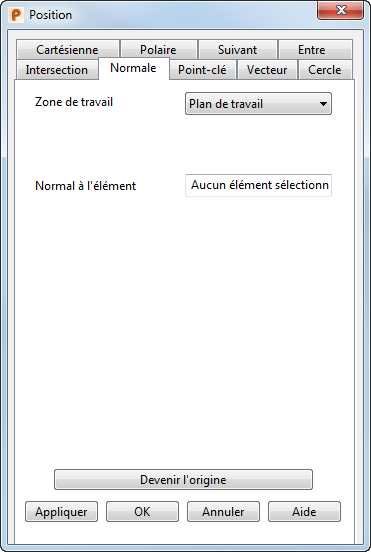

Utilisez l'onglet Normale de la boite de dialogue Position pour entrer une position qui est perpendiculaire à un élément à partir de l'origine de l'espace de travail affiché dans la boite de dialogue.

Conseil : Vous pouvez sélectionner des courbes composites quand vous utilisez la page Normale de la boite de dialogue Position :

Espace de travail — Sélectionnez l'espace de travail sur lequel vous travaillez. Les options disponibles sont :

• Relatif — La position qui est définie est relative à une autre position qui devient l'origine de l'espace de travail. Les positions sont alignées avec le plan de travail actif ou l'espace de travail global si aucun plan de travail n'est actif.

  Le mode relatif n'est pas toujours disponible puisque il peut ne pas y a voir de coordonnées relatives adaptées. Dans ce cas, sélectionnez une position adaptée (comme l'intersection de deux lignes) et faîtes-en l'origine d'un espace de travail relatif avec l'option Nouvelle origine.

• Plan de travail — La position qui est définie est relative au plan de travail actif, s'il en existe un.
• Universel — La position qui est définie est relative au système de coordonnées global.
  Remarque : Si un élément est verrouillé, les verrouillages sont annulés quand vous sélectionnez un espace de travail différent.

Normal à l'élément — Cliquez sur l'élément que vous voulez normale à la position. Le nom de l'élément est affiché dans la boite et le curseur se déplace à la position normale à l'élément.

Pour permettre aux positions qui ne se trouvent pas sur l'élément d'être trouvées, PowerShape effectue les actions suivantes :

• Les lignes sont traitées comme si elles étaient infinies
• Les arcs sont traités comme étant des cercles complets.

Remarque : Une boite de dialogue d'erreur est affichée si une position ne peut être trouvée normale à l'élément sélectionné.

Devenir l'origine — Cliquez sur ce bouton pour positionner l'origine sur les coordonnées spécifiées dans la boite de dialogue. N'importe quelle coordonnée relative est mesurée depuis cette origine.

Appliquer — Entre la position. Si l'opération actuelle permet plusieurs points, la boite de dialogue reste affichée, prête pour que vous puissiez entrer plus de points. Autrement, la boite de dialogue est fermée.

OK — Entre la position et ferme la boite de dialogue.

Annuler — Interrompt l'entrée de la position.
