Edition des relations en utilisant le menu contextuel de relation

Utilisez le menu contextuel de relation pour éditer ou effacer des relations.

Pour afficher le menu contextuel de relation, cliquez avec le bouton droit sur une des options suivantes dans l'arborescence d'assemblage :

• Branche Relations principales
• Branche Relations secondaires
• la relation (par exemple, Coïncidente, Perpendiculaire).

Le menu contextuel de relation affiche une combinaison des options suivantes, selon l'élément sélectionné :

• Créer — Affiche la boite de dialogue Créer des relations.
• Supprimer — Efface la relation.
• Informations sur la sélection — Affiche la boite de dialogue Information sur la sélection qui donne des détails sur les éléments sélectionnés et ses relations.
• Modifier — Affiche la barre d'outils Editer la relation. Vous pouvez utiliser cette option pour modifier les relations principales et secondaires.
• Effacée — Retire la relation entre les deux composants.

  Une icône apparaît à côté de la relation principale et de la relation secondaire correspondante, pour indiquer qu’elle est effacée :

  Pour ré-ajouter la relation, cliquez à nouveau avec le bouton droit sur la relation dans l'arborescence d'assemblage et sélectionnez Effacé.

• Eclater — Inclut ou omet la relation actuelle d'une opération d'éclatement.

  Vous pouvez éclater des assemblages pour pouvoir examiner les composants. Par exemple :

  1. Sélectionnez une relation dans l'arborescence d'assemblage.
  2. Cliquez avec le bouton droit sur la relation et sélectionnez Eclater dans le menu contextuel.
  3. Cliquez sur Assemblage > Modifier > Eclatement à distance pour afficher la barre d'outils d'éclatement.
  4. Sélectionnez sur la barre d'outils d'éclatement, pour lancer l'opération d'éclatement. Le composant secondaire de la relation sélectionnée est inclus dans l’opération d’éclatement :
• Eclatement inversé — Inverse la direction dans laquelle les composants seront éclatés.
  Remarque : Cette option est uniquement disponible quand Eclater est sélectionné.
  1. Sélectionnez une relation dans l'arborescence d'assemblage.
  2. Cliquez avec le bouton droit sur la relation et sélectionnez Eclatement inversé dans le menu contextuel.
  3. Cliquez sur Assemblage > Modifier > Eclatement à distance pour afficher la barre d'outils d'éclatement.
  4. Sélectionnez sur la barre d'outils d'éclatement, pour lancer l'opération d'éclatement.

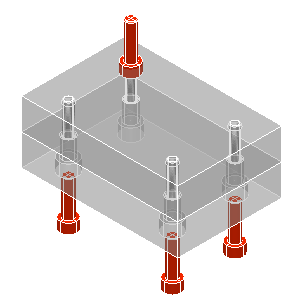

     Le composant secondaire de la relation sélectionnée est éclaté dans la direction opposée des autres composants :
