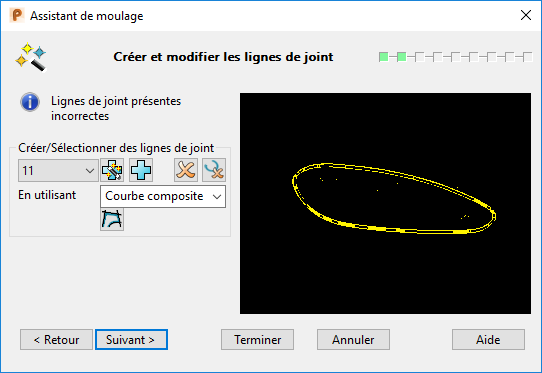

La page Créer et modifier les lignes de joint vous permet de générer des lignes de joint.
— Cette ligne d'information affiche l'état général actuel des lignes de joint. Il y a quatre messages possibles :
- Toutes les lignes de joint sont correctes.
- Aucune ligne de joint n'est créée.
- Lignes de joint incorrectes présentes
- Créer/Sélectionner les lignes de joint
— Cette case de sélection affiche des informations supplémentaires pour l'utilisateur selon la validité de la ligne de séparation.
- Si une ligne de joint est incorrecte, (incorrect) est affiché à côté du numéro de la ligne de joint.
- Si une nouvelle sélection est ajoutée, qui n'est pas encore définie, (nouveau) est affiché à côté du numéro de la ligne de joint.
— Essayez de générer automatiquement des lignes de joint. Si vous entrez dans l'assistant sans aucune ligne de joint, l'assistant va les générer automatiquement quand vous sélectionnez Suivant sur la première page de l'assistant.
— Ajoutez la sélection de ligne/plan de joint. Cela ajoute une autre option de sélection à la liste déroulante Créer/Sélectionner des lignes de joint.
— Effacez la sélection de ligne/plan de joint. Effacez la sélection de ligne de joint qui est actuellement affichée dans la liste déroulante Créer/Sélectionner des lignes de joint. Les autres sélections de surface de ligne de joint seront renumérotées si nécessaire.
— Effacez toutes les lignes de joint incorrectes. Si une courbe n'est pas fermée, cliquer sur ce bouton va effacer toutes les courbes ouvertes et vider les sélections.
En utilisant — Utilisez cette liste déroulante pour choisir la méthode à utiliser pour créer la ligne de joint.
- Courbe composite — Créez la ligne de joint en utilisant une courbe composite. Vous pouvez créer la courbe composite manuellement en cliquant sur
.
- Surfaces — Créez la ligne de joint en sélectionnant des surfaces.
Les options Sélection et Modifier ligne de joint ci-dessous sont uniquement disponibles si Surfaces a été choisi dans la liste déroulante En utilisant.
Sélection — Sélectionnez Trou ou Face simple dans la liste déroulante.
- Trou — Sélectionne automatiquement les régions concaves. Vous pouvez sélectionner automatiquement des trous sur des parois en sélectionnant Surfaces, puis Trou, puis en cliquant sur le bouton .
- Face simple — Sélectionne les faces individuelles dans le solide.
Editer la ligne de joint — Les options de contre-dépouille et
ont été groupées dans cette section. Ces options ne sont visibles que si vous sélectionnez l'option Surfaces dans la boite déroulante Utilisation de la section Créer/Sélectionner des lignes de joint.
- Contre-dépouille — Cette option vous permet d'indiquer si un trou est en contre-dépouille etcontrôle comment la séparation est simulée dans l'étape 9 de l'assistant de moulage.
- Sélectionnez Contre-dépouille pour déplacer la surface vers l'extérieur quand vous simulez le mouvement de tiroir.
- Désélectionnez Contre-dépouille pour laisser la surface en position quand vous simulez le mouvement de tiroir.
— Utilisez ce bouton pour activer/désactiver l'extrémité du trou qui est sélectionné.
Suivant — Affiche la page Créer et modifier des surfaces de remplissage de l'assistant de moulage.
Terminer — Si vous sélectionnez cette option et que vous avez précédemment sélectionné l'option Séparer produit seulement sur la page précédente, la pièce n'est pas séparée et l'assistant de moulage se ferme. La séparation se produit après que vous ayez spécifié le rétrécissement du produit.
