Les courbes-p mal définies (qui peuvent entraîner des surfaces mal relimitées) peuvent être identifiées en utilisant l'option Outils de surface > Réparer > Mal relimitées. Vous pouvez ensuite analyser les données de frontière, en générant des diagnostics pour voir où les zones à problème existent.
Pour générer des diagnostics :
- Sélectionnez les surfaces.
- Cliquez sur

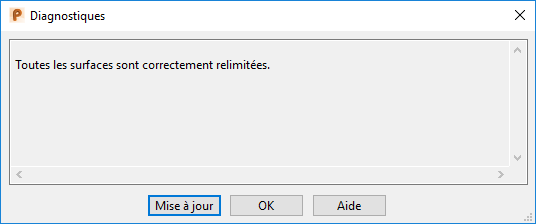

sur la barre d'outils de région de relimitation pour afficher la boite de dialogue Diagnostics.
Cette boite de dialogue affiche des détails à propos des frontières de relimitation (en mode d'édition de frontière) et des courbes-p (en mode d'édition de courbe-p) sur les surfaces sélectionnées.
Un avertissement s'affiche si les frontières ne peuvent pas former une région de relimitation. Si une frontière corrompue est trouvée, il vous est demandé de l'effacer et de la recréer ou d'utiliser File Doctor.
Cette fenêtre affiche également les informations à propos de chaque frontière :
- si la frontière est ouverte ou fermée — Une frontière ouverte ne peut pas définir une région de relimitation. Vous devez éditer la frontière pour la fermer.
Une frontière fermée peut être définie en utilisant les arêtes externes de sa surface.

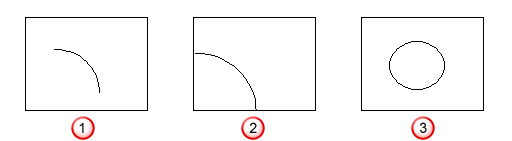

Frontière ouverte
Frontière fermée (en utilisant les arêtes de surfaces pour définir une région de relimitation valide).
Frontière fermée

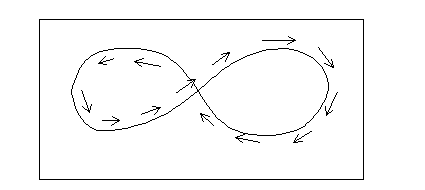

- si la frontière comporte des auto intersections — Si une frontière se croise elle-même, une boucle existe. La région visible de la surface se trouve sur la gauche de la frontière. Les flèches sont dessinées pour montrer la gauche de la frontière :

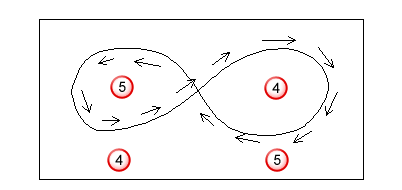

Comme vous pouvez le voir sur le schéma ci-dessous, nous avons une région qui est à la fois invisible
et visible
. Par conséquent, une telle frontière ne peut pas définir une région de relimitation.
Vous devez éditer la frontière pour retirer la boucle.
- si la frontière croise d'autres frontières — Si une frontière en croise une autre, la région de relimitation ne peut pas être définie. La raison est similaire à celle de la frontière en auto-intersection. Vous devez éditer les frontières pour qu'elles ne croisent plus.
- si la frontière contient une région avec une aire nulle — PowerShape essaie de trouver des régions où l'aire est nulle. Il s'agit de là où la frontière revient sur elle-même. Dans de tels cas, l'avertissement suivant peut s'afficher :
Une section de la frontière 2 a une aire nulle
vérifiez courbe-p 3 autour du point 12
Il s'agit d'une position approximative de là où se trouve l'erreur. Le point nommé peut ne pas être le problème lui-même, mais les points voisins le sont.
Remarque : Seule la première erreur est rapportée. Nous vous recommandons de réparer le problème en éditant les points nécessaires. Puis, cliquez sur Mise à jour dans la boite de dialogue Diagnostics pour trouver d'avantages de problèmes. - si la frontière est ouverte ou fermée — Une frontière ouverte ne peut pas définir une région de relimitation. Vous devez éditer la frontière pour la fermer.
- Editez manuellement la frontière, puis cliquez sur Mise à jour. 1 Cela met à jour les informations sur la nouvelle sélection. Si vous passez en édition de courbe-p puis que vous cliquez sur ce bouton, les informations à propos des courbes-p sont affichées. Pour de plus amples détails, voir Génération de diagnostics sur les courbes-p.
- Cliquez sur OK pour fermer la boite de dialogue.
