Assistant d'enroulement - Création d'un mappage d'enroulement en longueur-corde

Utilisez la page Création d'un enroulement de longueur de corde pour spécifier comment l'enrouleur de corde est appliqué sur l'élément cible.

Remarque : Le mappage d'enroulement est un système de coordonnées 2D pour une surface triangulée. Il est affiché en tant qu'échiquier noir et blanc sur l'élément cible.

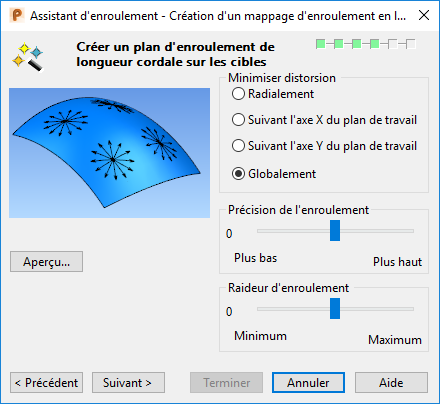

• Minimiser la distorsion — Vous permet de sélectionner où minimiser la distorsion causée par le processus d'enroulement. Sélectionnez une des options suivantes :

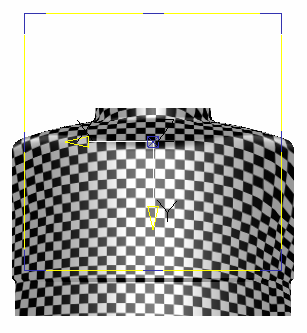

  • Radialement — Cette option fonctionne le mieux avec des éléments cibles de forme carré:

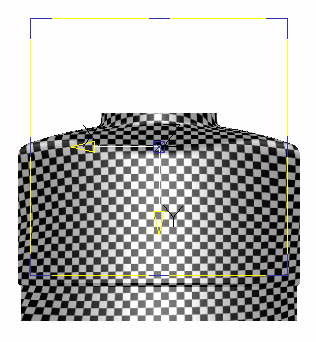

  • Suivant l'axe X du plan de travail — Ceci est l'option par défaut. Cela fournit des lignes plus droites et un espacement plus égal le long de l'axe X sur l'élément cible:

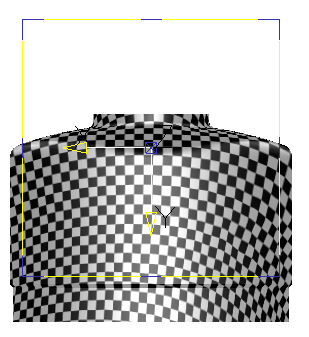

  • Suivant l'axe Y du plan de travail — Cela fournit des lignes plus droites et un espacement plus égal le long de l'axe Y sur l'élément cible :



  • Globalement (recommandé) — Minimise la distorsion de façon égale sur toute la surface, préservant la forme de l'enrouleur autant que possible. Quand cette option est sélectionnée, Précision de l'enroulement est indisponible.
  Conseil : Cette méthode est uniquement adaptée pour les cibles ouvertes, la cible ne peut pas être fermée ou tubulaire. La cible peut contenir des trous.
• Précision de l'enroulement — Déplacez le curseur pour ajuster la précision du mappage d'enroulement pour réduire la distorsion, si nécessaire. Plus haut donne une meilleure qualité d'enroulement mais le mappage peut prendre du temps à être créé. La position par défaut est normale.
• Raideur d'enroulement — Déplacez le curseur pour ajuster la préservation des grandes zones de triangles, en changeant leur angle d'enroulement. La raideur maximum réduit les angles d'enroulement et préserve de grandes zones de triangles. La raideur minimum augmente les angles d'enroulement des triangles pour une meilleur courbure. Ceci est utile pour éviter l'inversion des triangles pendant le processus d'enroulement. La position par défaut est normale.
• Aperçu — Cela crée le mappage d'enroulement et l'affiche en tant qu'échiquier sur l'élément cible.
• Suivant — La page Disposition des enroulements s'affiche.
