La séparation d'empreintes mâle/femelle surfacique vous permet de trouver soit la surface supérieure (Visible), soit la surface inférieure (Cachée) d'un modèle, où haut est défini comme l'axe principal du plan de travail actif, ou global s'il n'y a aucun plan de travail actif.
Quand vous importez un modèle (par exemple, en utilisant IGES), à partir duquel un outil de moule sera conçu, il est nécessaire de séparer les surfaces en celles qui forment la face externe du composant (le côté moule) et celles qui forment la face interne du composant (le côté matrice). Quelques modèles (spécialement IGES) peuvent contenir des milliers de surfaces, dont certaines seront très proches, mais chacune décrit une partie différente du moule. Les séparer manuellement serait une tâche difficile, mais cette option calcule la séparation rapidement et facilement.
Pour séparer les surfaces de moule et de contre-moule :

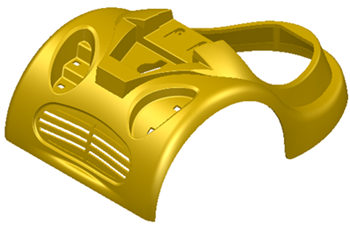

- Ouvrez le modèle surfacique. Par exemple :
- Si la séparation ne sera pas sur l'axe Z de l'espace de travail global, ajoutez un plan de travail et positionnez-le en conséquence.
- Cliquez sur Assistants > Séparation de pièce > Séparation de surfaces et choisissez :
- Surfaces visibles — pour trouver et sélectionner toutes les surfaces visibles d'un modèle.
- Surfaces masquées — pour trouver et sélectionner toutes les surfaces masquées d'un modèle.

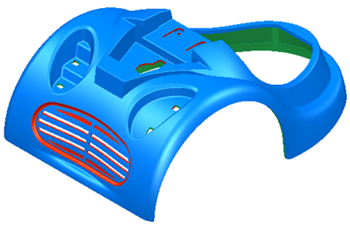

Dans cet exemple, les surfaces visibles ont été sélectionnées :
Vous pouvez maintenant déplacer les surfaces sélectionnées vers un nouveau niveau.
Quand vous avez lancé l'assistant et assigné les parties supérieure et inférieure aux niveaux, il vous reste les pièces qui tombent dans une des catégories suivantes :
- surfaces parallèles au point de vue
- surfaces ambiguës (supérieure ou inférieure)
- surfaces masquées dans le modèle
Vous pouvez également effectuer une séparation de moule/contre-moule sur les solides :
- les solides sont séparés en se basant sur l'horizon naturel en regardant vers l'axe Z du plan de travail.
- les pièces sont automatiquement divisé en groupes mâle/femelle.
- vous pouvez déplacer les faces entre différents groupes.
- tout nombre de direction de séparation peut être utilisé pour définir les coulisseaux.
- vous pouvez modifier la ligne de séparation en esquissant de nouveaux filaires et en divisant les faces appropriées. Les nouvelles faces peuvent être affectées au groupe de séparation approprié.
