Toolmaker groupe des fonctionnalités orientées sur la fabrication. Cela inclut des options pour la conception d'outil d'injection plastique et d'outil de presse et fonctionne également avec les fonctions de modélisation d'assemblage de PowerShape.
Vous pouvez également utiliser Drafting pour produire des dessins d'assemblage général, des dessins détaillés et des nomenclatures.

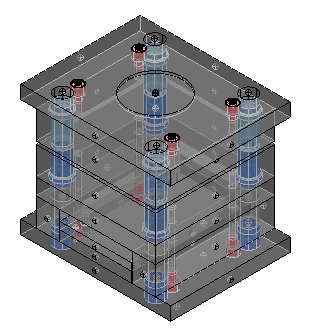

Par exemple, il y a un grand nombre d'options utiles permettant la construction d'un outil de moule comme montré ci-dessous :
Vous pouvez :
- lancer un assistant pour construire les blocs de matrice, incluant la génération de surfaces de séparation
- lancer des assistants pour générer une base de moule complète
- récupérer des composants de moule à partir de catalogues standard.
Les composants sont des symboles de solides 3D de PowerShape. Par conséquent, vous pouvez utiliser PowerShape pour personnaliser une conception de moule.
Quand vous créez des composants, vous pouvez entrer des dimensions non-standard et générer des catalogues perso.
Tous les composants et plaques majeurs sont complètement paramétrés. Vous pouvez facilement changer la taille de n'importe quel composant en relaçant un des assistants et en sélectionnant des dimensions standard ou personnalisées. Toute modification effectuée après la création est maintenue.
Par exemple, les poches et les vis de fixation ont été ajoutés dans une plaque de moule de taille standard. Quand vous placez les canaux de refroidissement, vous réalisez que la plaque doit être plus épaisse. La plaque peut être redimensionnée à l'épaisseur standard suivante, ou vous pouvez spécifier une épaisseur perso, tout en maintenant toutes les formes de poche et de perçage.
