Une bulle est une étiquette avec une flèche qui pointe vers une zone du dessin. La bulle et le pointeur sont joints par une ligne, appelée une ligne d'attache.
Vous pouvez utiliser des bulles pour :
- identifier des pièces du modèle.
- décrire des formes du modèle.
- ajouter des étiquettes numérotées représentant un information clé dans une nomenclature ou un tableau similaire.

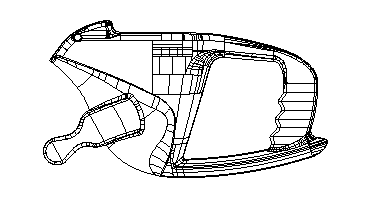

Par exemple, la poignée de tronçonneuse suivante comporte un raccord surfacique sur la poignée de support sur le côté :

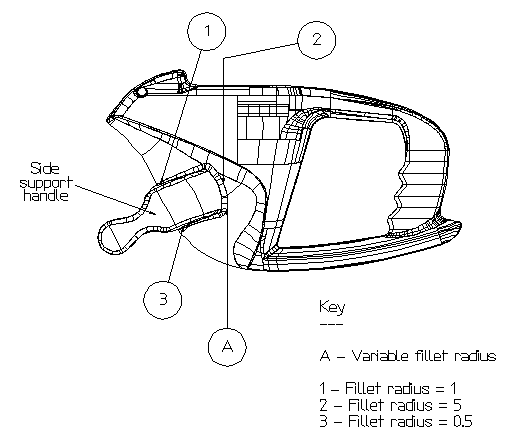

Vous pouvez utiliser des bulles pour étiqueter le modèle pour montrer les détails. Une légende est fournie dans le coin inférieur droit expliquant le code de chaque bulle :
Vous pouvez voir sur cet exemple qu'il y a différent types de bulles que vous pouvez créer.
