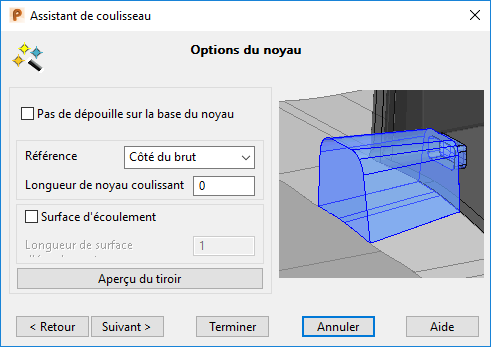

Cela définit les options pour le coulisseau.

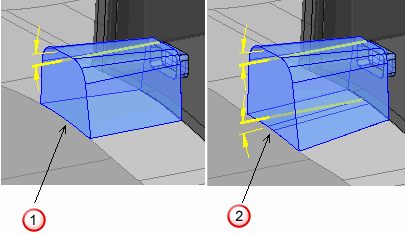

- Si vous voulez un angle de dépouille nul sur la base du coulisseau, sélectionnez l'option Pas de dépouille sur la base du noyau. La base du coulisseau est relimitée au plan de joint.
— Pas d'angle de dépouille sur la base
— Angle de dépouille sur la base
- Sélectionnez le point de référence pour la mesure de la longueur du coulisseau à partir des options suivantes.
Côté du bloc — Côté de l'empreinte de moule/contre-moule.
Profil de contact — Maximum Z du profil de contact.
Avant de noyau coulissant — Minimum Z des surfaces en contre-dépouille.
- Définissez la longueur de noyau coulissant à partir du point de référence.

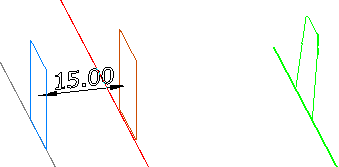

La référence est affichée par un plan bleu et l'autre plan montre l'extension du coulisseau. La dimension sur le modèle montre la distance entre les deux plans.
Si le coulisseau ne s'étend pas à l'arête de l'empreinte, la page Modification du plan de joint n'est pas disponible.
- Si vous voulez une surface d'écoulement sur la base du coulisseau, sélectionnez l'option Surface d'écoulement.

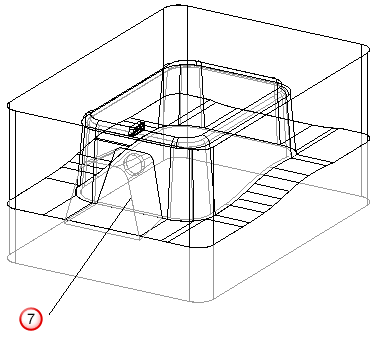

Si vous avez une arête vive
sur le haut de la base où elle touche la plaque de moulage, vous pouvez ajouter une surface d'écoulement pour éviter qu'elle ne s'abîme.
La surface d'écoulement
est ajoutée sur l'arête vive.
Saisissez une valeur pour la longueur
. Cette longueur est mesurée le long de la normale à la plaque de moulage
.
- Cliquez Aperçu du tiroir pour voir l'aperçu du tiroir.
- Cliquez sur Suivant ou sur Terminer :
- Cliquez sur Suivant pour afficher la page Modification du plan de joint de l'assistant de coulisseau, où vous pouvez modifier les plans de joint.
- Cliquez sur Terminer pour retirer la forme du coulisseau de l'empreinte de matrice, sur laquelle la contre-dépouille a été sélectionnée. Les plans de joint ne seront pas modifiés pour permettre au noyau de s'y insérer.
Si vous sélectionnez l'option Pas de dépouille sur la base du noyau, vous ne pouvez que cliquer sur Terminer, étant donné qu'il n'y a pas besoin de modifier le plan de joint.
