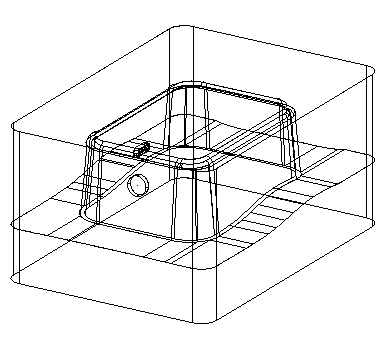

L'exemple suivant sera utilisé pour montrer comment utiliser l'assistant de coulisseau.

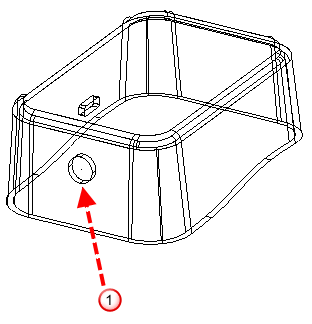

indique la région en contre-dépouille
Avant d'utiliser l'assistant de coulisseau :
- Cliquez sur Assistants > Mode > Toolmaker On/Off pour activer le mode Toolmaker.
- Si nécessaire, créez les empreintes de moulage en utilisant l'assistant de moulage.
- Assurez-vous que les empreintes de moulage soient étanches. Pour vérifier si les empreintes de moulages sont étanches, cliquez avec le bouton droit sur l'empreinte et sélectionnez Rendre étanche dans le menu contextuel.
- Orientez le plan de travail en pointant l'axe X le long de la direction du dessin, afin qu'il point de la matrice vers le moule et que l'axe Z pointe dans la direction d'extraction du coulisseau.

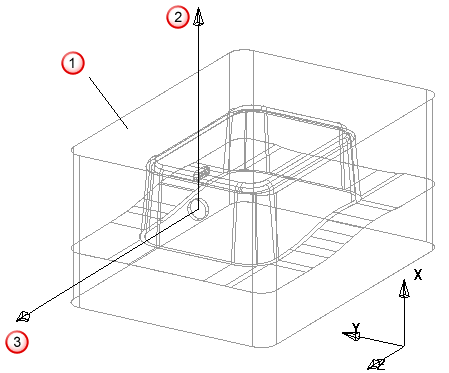

Le moule est plus haut sur l'axe X que la matrice
Direction de démoulage
Direction d'extraction du coulisseau
- Créez le profil de contact (inutile pour un arrache-carotte). Il s'agit d'une courbe composite ouverte, dont les extrémités touchent la ligne de joint des empreintes de moulage. Elle se trouve sur le solide qui contient le zone en contre-dépouille.

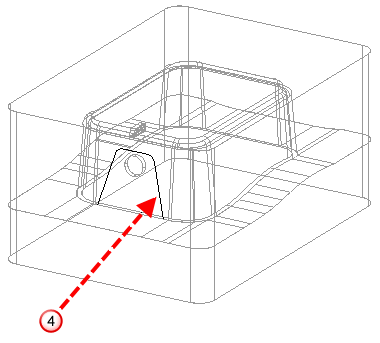

Le profil de contact
forme les parois externes de la matrice.
La courbe composite n'a pas besoin de se trouver sur l'empreinte de moulage. Vous pouvez créer une courbe composite 2D sur le plan XY. L'assistant la projette sur l'empreinte de moulage le long de l'axe Z pour créer le profil de contact.
L'assistant de coulisseau peut également générer automatiquement un profil de contact.
Un manière simple de générer un profil de contact est :
- Créez une courbe composite 2D de contour de la matrice.
- Positionnez la courbe composite afin qu'elle ferme la région en contre-dépouille.
- Créez un solide extrudé à partir de la courbe composite, afin qu'elle croise l'empreinte de moulage appropriée.
- Créez une courbe composite à partir de l'intersection su solide extrudé et de l'empreinte de moulage.
- Limitez la courbe composite avec la ligne de joint.
Vous êtes maintenant prêt à utiliser l'assistant de coulisseau.
