Vous pouvez générer une surface à partir d'un maillage, en utilisant la barre d'outils de surfaçage du maillage :
- Cliquez sur Surface > Créer > Depuis maillage.
La barre d'outils de surfaçage du maillage s'affiche :
- Utilisez les boutons sur la barre d'outils pour sélectionner les options a utiliser pour créer la surface à partir d'un maillage :
Cliquez pour produire une surface ajustée (NURBS) ou non-relimitée.
Entrez la tolérance d'esquisse de contour pour définir la qualité d'ajustement entre le contour et le maillage.
Cliquez pour créer automatiquement une surface avec un nombre spécifié de latérales (U) et de longitudinales (V) en entrant des nombres dans les cases de texte U et V.
Cliquez pour créer une tangente de surface sur des surfaces existantes (désélectionnées par défaut). La surface correspond à la surface existante, sans référence aux triangles sous-jacents. Cette option pourra être appliquée séparément à chaque segment de contour.
Cliquez pour tourner le point d'un maillage dans un coin. Utilisez
pour créer un point lors de la sélection du point.

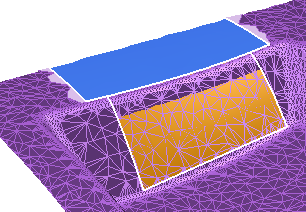

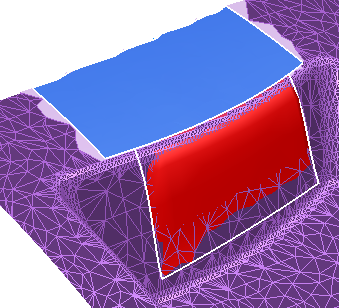

Cliquez pour voir la déviation de la surface créée depuis le maillage sous-jacent. Créez la surface en choisissant des points de contour sur le maillage. L'exemple suivant montre les déviations sur tangente créées de la surface sur le maillage sous-jacent:
Cliquez pour activer si les triangles couverts par la nouvelle surface sont montrés ou masqués.
- Esquissez une courbe sur le maillage en utilisant les commandes de la souris suivantes :
Ajoutez le premier point et les points intermédiaires sur une arête de surface. Cette option est également utilisée pour finir un contour de la surface, quand
est utilisé pour indiquer le point de départ du contour.
Insérez une discontinuité à une arête de surface
Terminez une arête de surface.
- Utilisez
pour annuler les points lors de la création de la courbe. Quand la surface est créée, annule la création de surface.
Changement de l'algorithme de surfaçage
Dans PowerShape, un algorithme de surfaçage à été introduit pour améliorer les performances et réparer les problèmes occasionnels d'inversion de tangente. Le nouvel algorithme, CUBIC_PLUS, est utilisé par défaut.
Si vous avez une mauvaise correspondance de tangente entre les surfaces et le maillage, vous pouvez changer avec l'ancien algorithme de surfaçage. Avec la barre d'outils de surface du maillage affichée, entrez une commande ALGORITHM CUBIC. Le changement d'algorithme est maintenu pour la durée de la session, mais il revient à CUBIC_PLUS quand vous redémarrez PowerShape.
Utilisez la commande ALGORITHM CUBIC_PLUS pour revenir au nouvel algorithme dans une session de PowerShape.
Utilisez la commande ALGORITHM SHOW pour voir quel algorithme de surfaçage est utilisé.
