Cette page définit les dimensions du rail de guidage pour le tiroir.

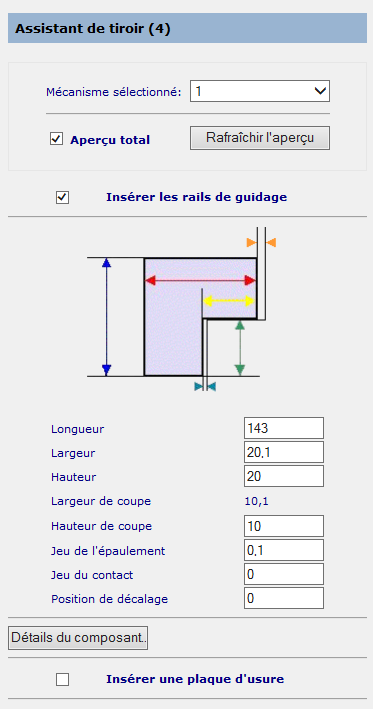

- Entrez les dimensions requises. Les options de dimensions ne sont disponibles que si Insérer des rails de guidage est sélectionné. Le schéma vous montre les dimensions que vous définissez.
- Jeu de l'épaulement — Encastrez la position des épaulement sur le composant de tiroir de cette valeur.
- Jeu de contact — La distance (jeu) entre le rail de guidage et le corps du tiroir.
- Décalage de position — Décalez la position du rail de guidage par rapport aux épaulement du tiroir de cette valeur.
- Entrez les dimensions pour la plaque d'usure. Les options qui sont disponibles dépendent des réglages d'Insérer une plaque d'usure et Insérer des rails de guidage.
- Insérer une plaque d'usure — Si sélectionné, les options suivantes apparaissent au bas de la page du navigateur.
- Insérer des rails de guidage — Si sélectionné, les options suivantes apparaissent au bas de la page du navigateur.
Vous pouvez sélectionner deux tailles de plaque d'usure :
- Limiter la largeur de la plaque d'usure aux rails de guidage.
- Limiter la hauteur des rails de guidage au haut de la plaque d'usure.
- Insérer une plaque d'usure — Si sélectionné, les options suivantes apparaissent au bas de la page du navigateur.
Suivant — Quand vous avez défini le dimensions, cliquez pour afficher la cinquième page de l'assistant.
