La boite de dialogue Nomenclature prend en charge les structures hiérarchiques tels que les sous-assemblages. Les entrées peuvent être :
- Résumé — seuls les composants/sous-assemblages supérieurs sont listés. Ceci est le mode d'affichage par défaut.
- Etendu — une en-tête en gras est ajoutée et les composants sont listés en-dessous, séparés de l'en-tête.
- Eclaté — les composants d'un sous-assemblage sont listés.
Remarque : Affichage > Visibilité > Masquage > Masquerpeut être appliqué uniquement sur les entrées supérieures. Affichage peut être uniquement affiché aux entrées que vous avez masqué explicitement.
Changement de la méthode d'affichage des données dans la nomenclature
Utilisez les options de menu contextuel pour spécifier la façon dont les données sont affichées dans la nomenclature. Les éléments suivants sont mis à jour pour refléter le mode d'affichage que vous avez sélectionné :
- colonnes affichées.
- quantités. La colonne de quantité est affichée dans tous les modes.
L'exemple suivant utilise un sous-assemblage en tiroir pour montrer l'effet de l'utilisation des différentes options :
- Le sous-assemblage est actuellement affiché au format résumé.
Cliquez avec le bouton droit sur l'entrée du sous-assemblage dans le tableau pour afficher le menu contextuel :

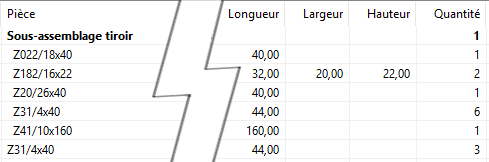

- Sélectionnez Développer dans le menu contextuel. Le tableau est affiché avec les éléments du sous-assemblage affichés individuellement en-dessous du nom du sous-assemblage. Les éléments individuels sont décalés de l'en-tête :
- Cliquez avec le bouton droit sur l'en-tête du sous-assemblage et sélectionnez Résumer dans le menu contextuel. Le tableau est affiché au format résumé :

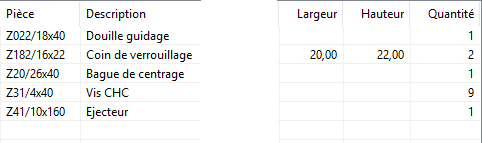

- Sélectionnez Eclater pour afficher le tableau avec les éléments à partir du sous-assemblage affiché individuellement :
