Une nomenclature est une liste de composants utilisés par un assemblage, qui est affichée dans un tableau. Le tableau peut être intégré dans un dessin en tant que fichier OLE, ou enregistré dans un tableur Microsoft Excel.
Pour créer une nomenclature intégrée :
- Cliquez sur Mise en plan > Dessin > Nouveau.
- Créez les vues de l'assemblage actif que vous voulez étiqueter, en utilisant les options de Mise en plan > Vue.

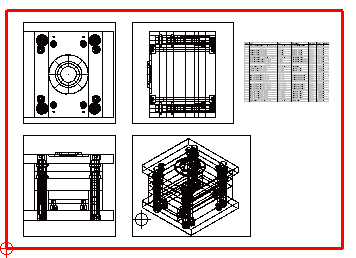

L'exemple suivant montre un assemblage avec 4 vues :
- Cliquez sur Annotation > Tableau > Liste de pièces.
Les données sont générées à partir de l'assemblage actif et sont affichées dans la boite de dialogue Nomenclature :
- Les composants basés sur des primitives rondes (cône, cylindre, tore ou ressort) sont spécifiés en utilisant Longueur x Diamètre.
- Un cadre de sélection ajusté au mieux est utilisé pour spécifier les tailles pour les composants qui ne sont pas basés sur des primitifs. Cela donne des tailles précises pour les composants qui sont positionnés sur des angles composés (par exemple, des glissières).
- Si le numéro de pièce et le catalogue de composants sont les mêmes, mais que les descriptions sont différentes, la description sera omise.
- Utilisez la boite de dialogue Nomenclature pour créer une nomenclature intégrée.
