Les symboles sont des instances d'une définition du symbole. Par conséquent, vous pouvez seulement créer une définition du symbole qui existe soit dans le modèle actuel ou une bibliothèque de modèle.
Pour créer un symbole :

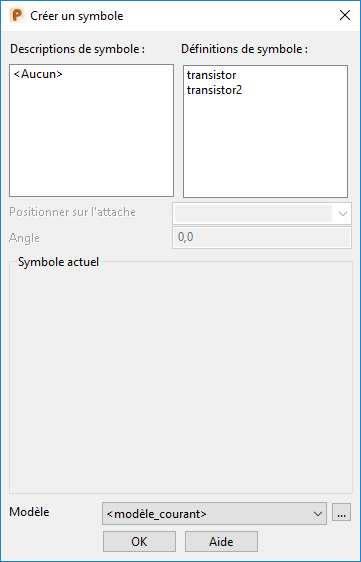

- Cliquez sur Annotation > Symbole > Définition > Créer pour afficher la boite de dialogue Créer un symbole :
- Utilisez la boite de dialogue pour créer le symbole à partir de la définition de symbole :
- Descriptions de symbole — Cela affiche la description entrée dans la case de texte Description de la boite de dialogue Définir un symbole lors de la création de nouvelles définitions de symbole.
- Définitions de symbole — Utilisez la liste pour sélectionner la définition du symbole que vous voulez. Quand vous sélectionnez une définition de symbole, elle est affiché dans la fenêtre graphique de symbole actuel.

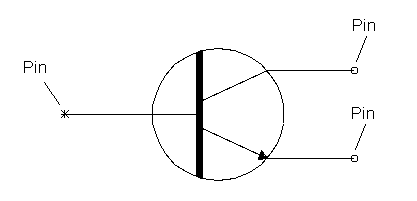

- Positionner sur l'attache — Cela contient la liste des attaches de la définition du symbole sélectionnée. Sélectionnez une attache pour positionner le symbole. Par défaut, l'attache 1 est sélectionnée.

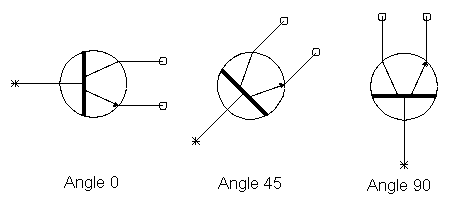

- Angle — Cette angle fait pivoter la définition du symbole pour créer le symbole. La rotation se fait autour de l'axe normal au plan principal. Quand vous changez l'angle, la définition du symbole pivote dans la fenêtre graphique de symbole actuel.
- Symbole actuel — Il s'agit d'une fenêtre graphique qui affiche la définition de symbole sélectionnée et montre où se trouvent ses attaches. La définition du symbole est affichée en regardant vers le bas sur le plan principal actuel.
- Modèle — Sélectionnez un modèle de bibliothèque à partir duquel choisir la définition de symbole.
Pour parcourir les bibliothèques de symbole en dehors de la base de données de modèle, cliquez sur
pour afficher la boite de dialogue Ouvrir une bibliothèque. Utilisez ceci pour sélectionner une bibliothèque de symboles.
Si vous sélectionnez une définition de symbole depuis un modèle de bibliothèque, alors sa définition de symbole est importée dans le modèle actuel.
Quand vous avez sélectionné une définition de symbole et son attache, entrez une position pour placer le symbole dans le modèle.
Quand vous déplacez le curseur dans la fenêtre graphique, le symbole est attaché au curseur à l'attache sélectionnée.
Quand vous entrez une position, le symbole est ajouté au modèle. Sur le modèle, des marqueurs sont dessinés sur la position des attaches.
Vous pouvez continuer de créer plus de symboles tandis que la boite de dialogue est affichée.
- OK — Accepte tout changement et ferme la boite de dialogue.
