Les différents types d'électrodes sont affichés dans l'arborescence d'électrode et sont illustrés par différentes icônes.
Les types d'électrodes affichés dans l'arborescence sont :

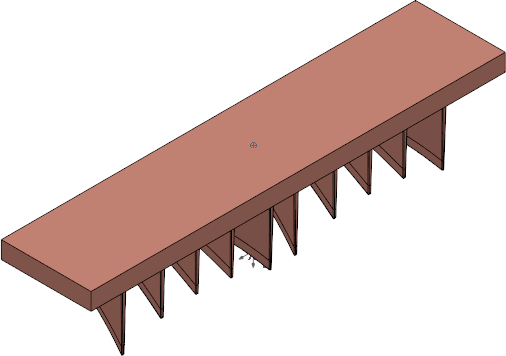

- Electrodes standards
- Electrodes à multi-impression:
Les électrodes avec plusieurs formes d'érosion sur un seul brut sont définies et groupées dans l'arborescence comme étant des électrodes à multi-impression.
Le nombre de formes d'impression sur une électrode est indiqué par l'icône de dé
dans l'arborescence. L'exemple ci-dessous montre une électrode avec deux formes d'érosion sur un seul brut.
— Première forme d'érosion.
— Deuxième forme d'érosion.Quand une électrode comporte plus de six formes d'érosion, l'icône de dé recommence à un, mais comporte un indice de superposition qui représente le nombre répété, par exemple la septième forme d'érosion s'affiche
. Remarque : Une électrode à multi-impression peut avoir un maximum de 24 forme d'érosion distinctes.Si une forme d'érosion est utilisée pour éroder plus d'un emplacement, elle apparaît plus d'une fois dans la liste. Par exemple, l'électrode multi-formes ci-dessous comporte trois formes d'érosion, où la troisième forme d'érosion est utilisée deux fois :
- Electrodes multi-famille :
Les électrodes multi-familles sont des électrodes à multi-impression où les formes d'érosion sont identiques sauf pour leurs sous-dimensionnement.
Vous pouvez définir une électrode multi-famille à partir d'une électrode à multi-impression.
Les électrodes multi-familles sont affichées dans l'arborescence d'électrode :
L'icône représente les sous-dimensionnements des formes d'érosion, qui sont affichées entre parenthèses après le nom de l'électrode.
— représente une forme d'érosion d'ébauche avec un grand sous-dimensionnement.
— représente une forme d'érosion de semi-finition avec un sous-dimensionnement modéré.
— représente une forme d'érosion de finition avec un petit sous-dimensionnement.
