Pour créer une cote linéaire en sélectionnant une ligne, un arc ou un cercle :
- Cliquez sur Annotation > Cotation > Automatique.
La barre d'outils de cotation s'affiche. Ceci peut être utilisé pour éditer des attributs des nouvelles cotes, comme du texte.
- Sélectionnez une ligne, un arc ou un cercle.
Assurez-vous de ne pas cliquer sur un point-clé sur l'élément sélectionné. Si vous cliquez sur un point clé par erreur, PowerShape suppose que vous voulez créer une cote automatique entre deux positions et affiche une ligne élastique de la position au curseur. Pour continuer, recommencez de l'étape 1.
Remarque : Les points-milieu ne sont pas traités comme des points-clés. - Déplacez le curseur et cliquez pour spécifier la position de la valeur de dimension et ajouter la cote.
- Pour une ligne, une cote verticale ou horizontale est créée selon où vous entrez la position de la valeur de dimension. Les cotes horizontales et verticales possibles sont affichées quand vous déplacez la souris.
Cote horizontale :
Cote verticale :
Conseil : Si vous voulez la dimension réelle de la ligne, cliquez sur le bouton Cote parallèle
sur la barre d'outils de cotation.

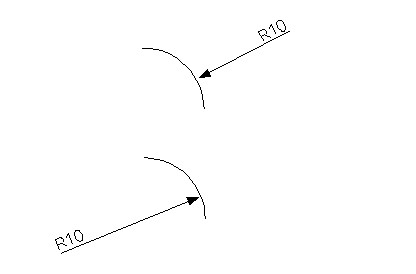

- Pour un arc, la cote du rayon est créée.
La position de la valeur de dimension détermine où le texte de la cote est dessiné :

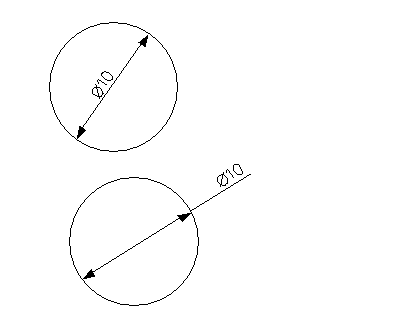

- Pour un cercle, la cote du diamètre est créée.
La position de la valeur de dimension détermine si le texte est dessiné dans ou hors du cercle :
