Créer un motif à partir d'un filaire

Utilisez cet onglet pour créer des motifs sur des éléments filaires.

Pour créer des éléments de motif sur un filaire, vous devez :

1. Sélectionner les éléments de motif.

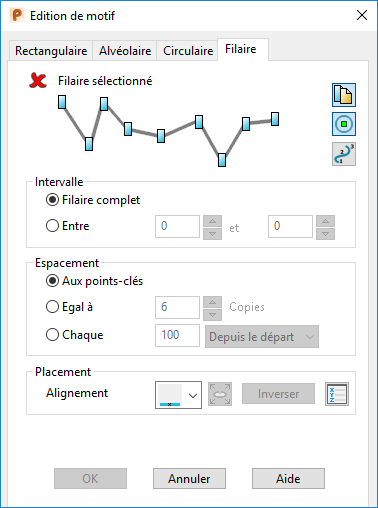

2. Afficher la page Filaire de la boite de dialogue.
3. Sélectionner l'élément filaire sur lequel vous voulez créer le motif.
4. Utiliser les options pour déterminer comment les éléments sont créés sur le filaire.



Créer une copie du filaire de motif — Vous pouvez choisir de créer une copie du filaire ou de l'effacer. Cliquez sur ce bouton pour basculer d'une option à l'autre.

Afficher les repères supprimés — Ceci affiche un marqueur sur chaque élément de motif. Cliquez sur les marqueurs pour désactiver les éléments individuels dans le motif créé.

Basculer affichage courbe point — Ceci active ou désactive l'affichage des numéros de point sur le filaire.

Intervalle

Définissez l'intervalle du filaire pour créer l'effet de motif que vous voulez :

• Filaire complet — Sélectionnez cette option pour inclure l'élément filaire entier quand vous créez les éléments, comme montré dans l'exemple ci-dessus.
• Entre — Sélectionnez cette option et spécifiez l'intervalle de points sur le filaire entre lesquels vous voulez que le motif soit créé. Dans l'exemple ci-dessous, le motif est créé entre les points 3 et 5.



  Cliquez sur pour afficher la boite de dialogue Position pour spécifier la position du point actuel.

Espacement

Spécifiez comment le filaire est utilisé pour positionner les éléments :

• Aux points-clés — Sélectionnez cette option pour créer le motif aux points-clés sur le filaire, selon l'intervalle que vous avez spécifié.
• Egal à — Sélectionnez cette option et spécifiez le nombre de copie fixe d'éléments de motif à créer dans l'intervalle spécifié. L'exemple ci-dessous montre le motif créé avec 20 copies.



• Chaque — Sélectionnez cette option et spécifiez la distance d'espacement pour les éléments dans le motif. Choisissez une option d'alignement dans la liste déroulante :
  • de la fin



  • du milieu



  • du début



  Vous pouvez également ouvrir la boite de dialogue Position pour spécifier la position de point actuel.

Placement

Choisissez un alignement adapté pour l'effet de motif que vous voulez :

• Copier le long du filaire — Cela crée une copie de l'élément de motif aux points et à l'intervalle spécifié. Ceci est le réglage par défaut.
• Rotation des copies autour de l'axe — Ceci affiche deux points sur l'élément de motif d'origine, initialement dans la même position, approximativement au centre de l'élément de motif d'origine. Vous positionnez ces points pour créer un axe qui peut être utilisé pour s'aligner avec la normale de la courbe.

  Si la courbe n'a pas de dépendance, le motif s'aligne avec la normale de la courbe. Si la courbe comporte des dépendances, le motif s'aligne avec la normale de la surface.

  L'option Définir le plan de motif devient disponible.

  1. Sélectionnez l'élément de motif.
  2. Utilisez pour basculer entre la sélection des points. Les points sont de différentes couleurs.


  3. Cliquez sur chaque point et déplacez-les dans les positions où vous voulez créer un axe pour aligner à la normale de la courbe.

     L'exemple ci-dessous montre l'élément de motif aligné avec la normale sur la courbe sur l'axe entre les deux points.
  4. Cliquez sur le bouton Inverser pour changer la normale et créer le motif de l'autre côté de la courbe sur le même axe. Quand il est inversé, le motif se change comme montré ci-dessous :


  5. Cliquez sur pour afficher la boite de dialogue Position pour spécifier la position du point actuel.
• Placer deux points sur le filaire — Cela affiche 2 points sur l'élément de motif. Utilisez pour basculer entre la sélection des points et positionnez-les pour choisir la partie de l'élément de motif que vous voulez placer sur le filaire.

  L'exemple ci-dessous montre les points positionnés sur l'arête de l'élément de motif et les éléments de motif créés sur le filaire.


• Définir le point à repositionner — Ceci est utilisé avec les options d'alignement pour déplacer les marqueurs de point sur l'élément de motif.
• Inverser — Ceci inverse le côté du filaire où le motif sera créé, correspondant avec la normale de courbe. Par exemple, intérieur ou extérieur.
• Définir le plan du motif — Cette option devient disponible quand l'option Rotation des copies autour de l'axe est sélectionnée dans la liste déroulante d'alignement. Utilisez la boite de dialogue Plan du motif pour définir les coordonnées pour l'alignement des éléments du motif sur le filaire. Le plan de travail peut également être édité dynamiquement. La normale du motif est le long de l'axe Y et la tangente du motif est le long de l'axe X.
  Les options supplémentaires suivantes sont affichées dans la boite de dialogue si l'élément que vous avez sélectionné pour produire le motif est une forme. Ils ne sont pas affichés si l'élément sélectionné ne contient que des formes de solides.

  • Retirer la forme — Contrôle comment la forme d'origine est manipulée quand le motif est créé. Si sélectionné quand le motif est créé, la forme d'origine est absorbée par le motif et deviennent une seule forme. Dans l'arborescence de solide, l'icône de forme est remplacée par une icône de motif.

    Si désélectionné quand le motif est créé, le motif est créé en tant que forme distincte et la forme d'origine et le forme de motif peuvent être édités séparément. L'arborescence de solide affiche l'icône de la forme et une icône de motif.

    Cette option n'est pas affichée dans la boite de dialogue, si vous éditez une forme de motif existante.

  • Edition de la définition — Cette option est disponible uniquement quand vous éditez une forme de motif existante. Quand vous sélectionnez cette option, vous pouvez éditer la forme de motif en utilisant la boite de dialogue appropriée.

OK — Crée le motif et ferme la boite de dialogue.
