Exemple : Création d'une découpe de solide en utilisant des esquisses imbriquées

L'exemple suivant vous montre comment créer une découpe de solide en utilisant les esquisses imbriquées :

1. Créez un bloc et assurez-vous qu'il soit actif

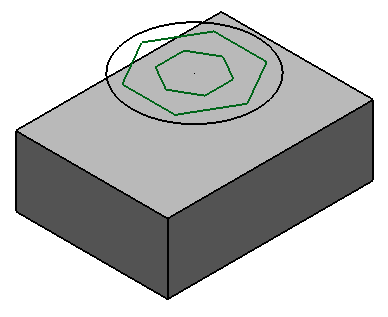

2. Créez un arc complet et deux polygones sur le même plan que le bloc (l'option Créer une courbe composite dans la boite de dialogue Polygone devrait être sélectionné). Le modèle devrait être similaire à celui ci-dessous :



3. Sélectionnez le bloc, les arcs et les polygones.
4. Cliquez sur Solide > Forme > Découpe pour afficher la boite de dialogue Découpe de solide.
5. Cliquez sur pour grouper les esquisses en régions.

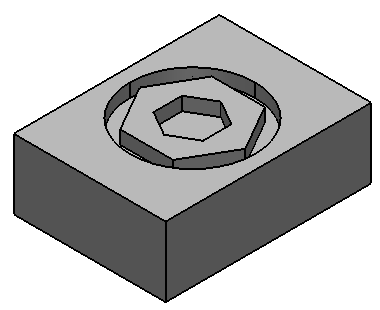

6. Cliquez sur OK.
