Vous pouvez couper des formes dans le solide actif en utilisant des éléments filaires. PowerShape crée des solides extrudés depuis les éléments filaires et soit les soustrait, soit les intersectionne avec le solide.
Vous pouvez partiellement couper le solide ou le couper de part en part :

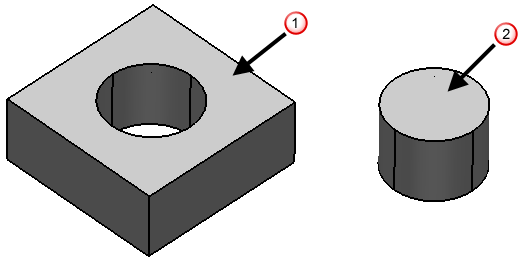

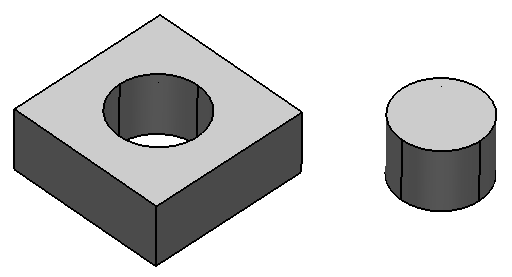

Vous pouvez conserver soit la matière externe, soit interne de la découpe :
Pour créer une découpe de solide :
- Sélectionnez le solide et le filaire en utilisant une des méthodes suivantes :
- Assurez-vous qu'un solide est actif et sélectionner les objets filaires.
- Faites-glisser le curseur pour sélectionner le solide inactif et les éléments filaires ensemble.
Remarque : La structure filaire doit être fermée et plane. - Cliquez sur Solide > Forme > Découpe pour afficher la boite de dialogue Découpe de solide :
Chaque élément filaire est extrudé le long de l'axe normal au plan dans lequel il se situe pour créer le solide extrudé.

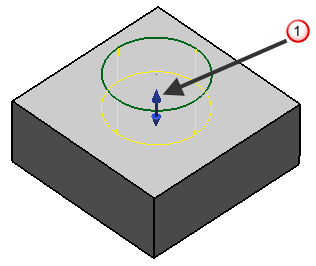

Le solide extrudé a une poignée
qui peut être utilisée pour éditer la longueur.
- Sélectionnez le type de découpe dans la liste déroulante :
- Sélectionnez Borgne pour définir la profondeur de découpe dans le solide.

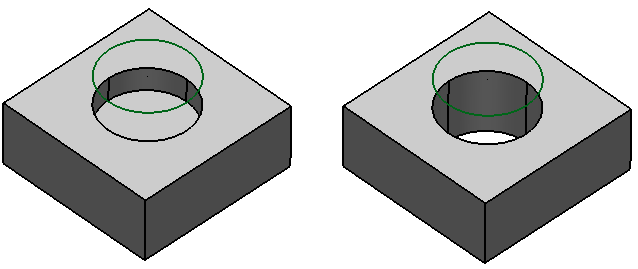

- Sélectionnez Débouchant pour couper à travers tout le solide.
- Cliquez sur
pour créer une copie du filaire original utilisé pour la construction de la coupe.

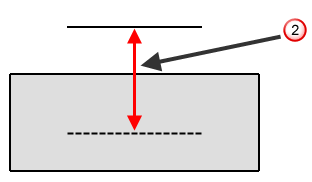

- Entrez la profondeur. Il s'agit de la longueur du solide extrudé, mesurée par rapport au plan du filaire
.

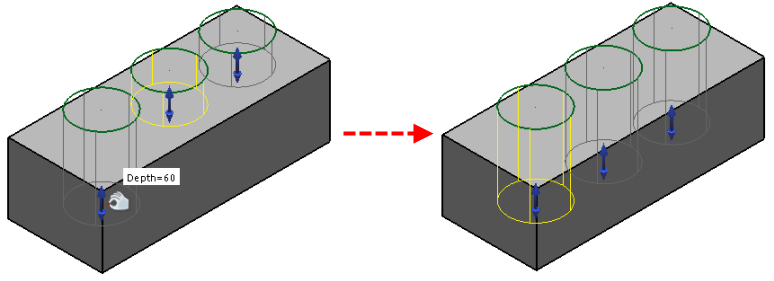

Vous pouvez également ajuster la profondeur en utilisant la poignée. Si vous créez une découpe de solide en utilisant plus d'un élément filaire, déplacer la poignée d'un solide extrudé change les longueurs de tous les solides extrudés. La valeur de la profondeur dans le dialogue est mise à jour pour refléter le changement.
Pour couper à travers tout le solide, sélectionnez l'option Débouchant dans la liste de type.

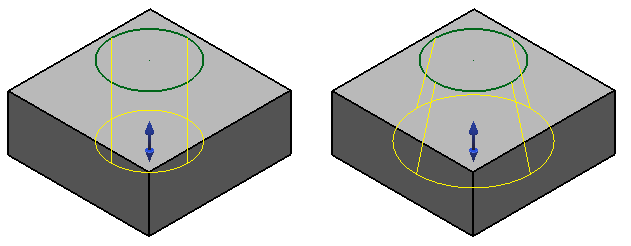

- Entrez l'angle pour définir un angle de dépouille pour le solide extrudé :
- Cliquez
pour étendre l'extrusion dans les deux directions depuis l'esquisse. Le bouton se change en
pour montrer que l'extrusion est étendue dans les deux directions.
- Cliquez
pour inverser la direction de la coupe.
- Cliquez sur
pour afficher la boite de dialogue Relation de forme de solide. Cela vous permet de spécifier la position de la forme par rapport au solide. L'état de la relation est indiqué par une des propositions suivantes :
aucune relation n'est actuellement définie.
une relation valide est définie.
Une relation est définie, mais il y a un problème avec la définition.
- Cliquez sur
pour ajouter l'esquisse sélectionnée (arc, courbe ou courbe composite) à la forme.
- Cliquez sur
pour grouper des esquisses imbriquées. Cette option imbrique toute esquisse qui se trouve sur le même plan et les utilise pour produire une extrusion de type-îlot.
- Utiliser deux esquisses circulaires concentriques produit un tube avec une épaisseur.
- Utiliser trois esquisses circulaires concentriques, le tube produit un cylindre à l'intérieur de lui-même.
- Cliquez sur
ou sur
pour spécifier si l'angle de dépouille doit aller vers l'intérieur ou l'extérieur.
- Utilisez
et
pour supprimer la matière si nécessaire. Le réglage par défaut retire la matière en dehors des esquisses.
- Cliquez sur pour supprimer la matière dans les esquisses.
- Cliquez sur pour supprimer la matière hors des esquisses.
- Cliquez sur
- Cliquez sur Appliquer pour créer la coupe et quitter la boite de dialogue affiché. Cela vous permet de :
- créer une autre coupe.
- éditer la coupe existante.
Sinon, cliquez sur OK pour créer la découpe et fermer le dialogue.
Une icône de forme de découpe
apparaît dans l'arborescence de formes.
Nom — La liste déroulante contient le nom des esquisses. Si la forme comporte plus d'une esquisse, le bouton Supprimer est actif. Vous pouvez supprimer une esquisse depuis la forme en sélectionnant un profil dans la liste déroulante Nom et en cliquant sur Supprimer.
Retirer la matière interne — Sélectionnez cette option pour soustraire les solides extrudés du solide . Désélectionnez cette option pour intersecter les solides extrudés avec le solide .
