Vous pouvez créer des raccords le long des plis d'une surface sans avoir à casser d'abord la surface.
La surface suivante montre comment créer un raccord le long des plis d'une surface :
- Cliquez sur Surface > Fabrication > Raccord.
- Complétez la boite de dialogue Raccord surfacique comme précédemment décrite.
- Sélectionnez les surfaces.
- Sélectionnez l'option Raccord suivant les plis.
- Assurez-vous que les normales de surface pointent dans la bonne direction. Pour de plus amples détails sur les normales de surface, voir Boite de dialogue Raccord surfacique.
La surface simple est traitée comme étant deux surface au niveau du pli.
- Cliquez sur OK pour calculer les trajectoires de raccord, pour retirer la boite de dialogue Raccord et pour afficher la boite de dialogue Sélectionner trajectoire de raccord.

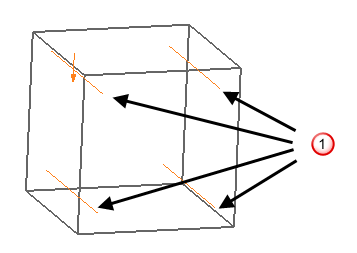

Les parcours de raccord se trouvent le long des plis de la surface
. L'exemple affiché ci-dessous montre quatre parcours de raccord.
- Utilisez la boite de dialogue Sélectionner trajectoire de raccord pour continuer la création de raccords.
Remarque : Quand vous créez les raccords le long des plis d'une surface, la surface se casse au parcours de raccord correspondant, même si vous ne sélectionnez pas le parcours sur lequel le raccord se trouve.
