Vous pouvez vérifier les collisions entre les électrodes et une pièce, en utilisant les options Vérification de collision pour la sélection et Vérification de collision pour tout dans le menu contextuel d'électrode.
Pour vérifier les collisions :

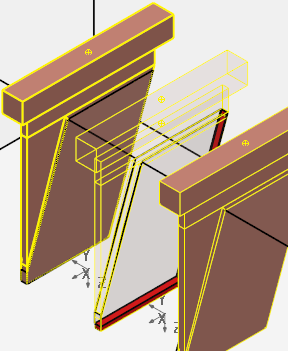

- Maj+clic sur les électrodes que vous voulez vérifier.
- Cliquez avec le bouton droit sur une des électrodes sélectionnées.
Le menu contextuel d'électrode s'affiche.
- Sélectionnez une des options suivantes :
- Vérification de collision pour la sélection — Sélectionnez cette option si vous voulez vérifier les collisions entre les électrodes sélectionnées et la pièce.
- Vérification de collision pour tout — Sélectionnez cette option si vous voulez vérifier les collisions entre toutes les électrodes et la pièce.

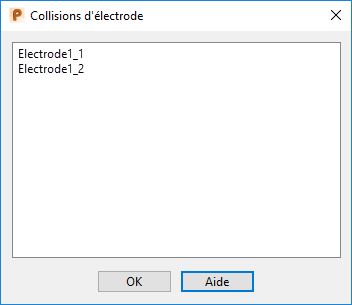

- La boite de dialogue Collisions d'électrodes s'affiche.

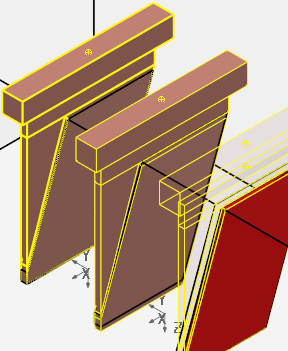

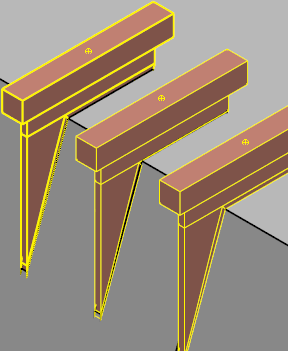

Remarque : Si aucune collision n'est détectée, alors aucune électrode n'est listée dans la boite de dialogue. - Cliquez sur le nom d'une électrode pour voir ses zones de collisions avec la pièce. Les zones de collisions sont affichés dans la fenêtre graphique et sont mises en surbrillance en rouge.
- Sélectionnez OK pour fermer la boite de dialogue.
Remarque : La vérification de collisions est également disponible quand vous remplacez une pièce.
