Créez une surface non-relimitée en sélectionnant les bords des surfaces relimitées existants et en modifiant les limites extérieures pour rendre la surface plus grande. Ceci est utile pour la création de plan de joint tangent ou de faces d'ajout de moule.
Pour créer une surface non-relimitée à partir d'une surface relimitée existante :

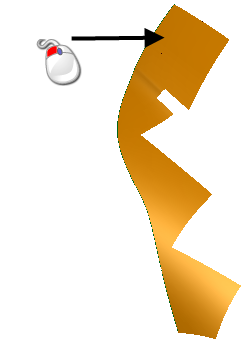

- Sélectionnez une surface préalablement coupées ou des surfaces.
Vous pouvez également sélectionner une courbe composite qui se trouve sur les bords de surface.
- Cliquez sur Surface > Fabrication > Outillage > Dé-relimiter pour afficher la boite de dialogue Dé-relimitation de surface :
Les marqueurs verts et rouges ont été ajoutés sur les arêtes de la surface, comme montré ci-dessous :
indique qu'il y a une a une arête relimitée disponible.
indique une arête non-relimitée. Sélectionner un marqueur rouge ne vous permettra pas de créer une surface.

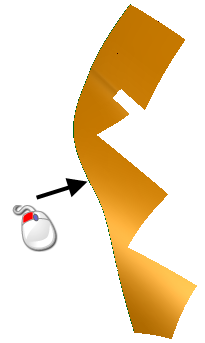

- Sélectionnez Point 1.
- Sélectionnez Point 2.
L'extension de surface et les poignées de déplacement sont affichés sur le modèle :
- Définissez l'extension de la surface non-relimitée de l'une des façons suivantes :

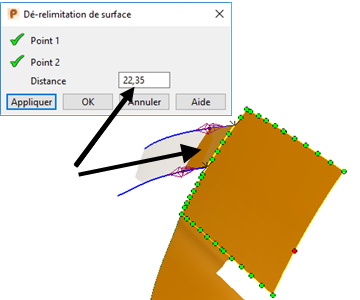

- Utilisez les poignées de déplacement qui sont affichées sur le modèle. Quand vous faites glisser les poignées, la valeur de distance et le modèle sont mis à jour :
- Entrez une distance dans la boite de dialogue. Distance est la distance réelle mesurée sur la surface d'extension, pas la distance de projection.
- Utilisez les poignées de déplacement qui sont affichées sur le modèle. Quand vous faites glisser les poignées, la valeur de distance et le modèle sont mis à jour :
- Cliquez sur Appliquer pour créer la surface. La boite de dialogue est toujours affichée pour vous permettre de créer des surfaces supplémentaires au besoin.
- Quand vous avez créé les surfaces nécessaires, cliquez sur OK.
