La moitié inférieure de la boite de dialogue Tableaux contient des instructions et des options pour l'application de bulles et de texte aux éléments dans les dessins qui sont sélectionnés pour la nomenclature.
Suivez les instructions et sélectionnez les options appropriées :
- Sélectionnez une vue dans le dessin où vous voulez appliquer des bulles de composant. Vous pouvez faire cela d'une des manières suivantes :
- Sélectionnez une vue dans la liste déroulante.

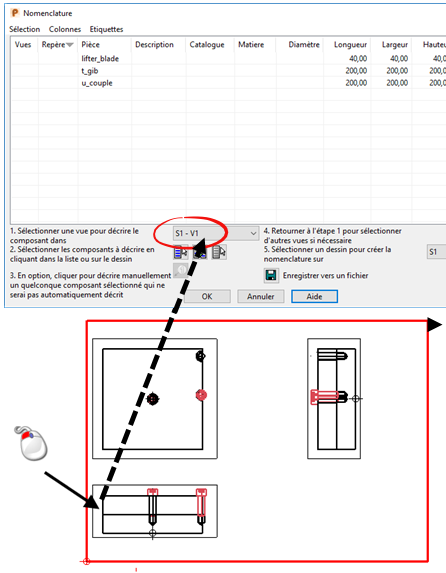

- Cliquez sur une vue dans le dessin pour choisir où la bulle sera affichée. La valeur qui est affichée dans la liste déroulante sera changée pour correspondre à la vue que vous avez choisi. Vous pouvez ensuite ajouter une bulle manuelle au dessin de façon normale :
- Sélectionnez une vue dans la liste déroulante.

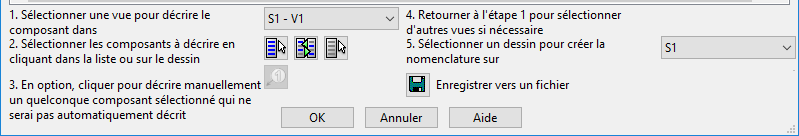

- Cliquez sur un des boutons suivants pour définir les composants à lier à une bulle.
- Sélectionnez tous les composants de la liste.
- Inversez la sélection de la liste.
- Annulez la sélection dans la liste. - Cliquez pour créer des bulles manuellement pour les éléments sélectionnés.
La boite de dialogue Eléments d'étiquette s'affiche. Utilisez cette boite de dialogue pour changer le nom des séries d'étiquettes qui sont utilisées lors de l'ajout de bulles manuellement.
Les bulles sont ajoutées à un composant dans une vue simple, la vue va apparaître sur la dernière vue que vous avez sélectionné.
- Sélectionnez le dessin où vous voulez créer la nomenclature :
ou cliquez sur Enregistrer vers un fichier pour enregistrer le tableau en utilisant la boite de dialogue Enregistrer sous.
