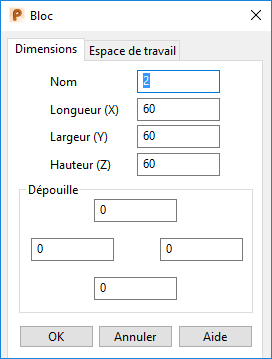

Utilisez l'onglet Dimensions pour éditer les dimensions de la primitive. Les dimensions disponibles pour l'édition vont varier selon le type de primitive que vous avez sélectionné. Par exemple, la boite de dialogue affichée ci-dessous est pour un bloc primitif :
Nom — Editez le nom de la primitive sélectionnée.
Spécifiez les dimensions suivantes pour la primitive sélectionnée :
- Plan — Spécifiez la largeur (X) et la longueur (Y).

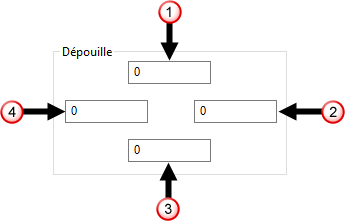

- Bloc — Spécifiez la longueur (X), la largeur (Y) et la hauteur (Z). Vous pouvez également appliquer des angles de dépouille sur les côtés du bloc. Entrez des angles de dépouille pour les côtés suivants, en regardant sur l'axe Z :
— Dessus
— Droite
— Dessous
— Gauche
Vous pouvez également spécifier les angles de dépouille en utilisant les poignées de dépouille affichées au centre de chaque arête supérieure du bloc.
- Cylindre — Spécifiez le rayon ou le diamètre en sélectionnant dans la liste déroulante. Vous pouvez également spécifier la longueur.
- Les cônes primitifs sont édités comme ceci :
- Sélectionnez une des options dans la liste déroulante.
La sélection détermine les autres options qui sont disponibles dans la boite de dialogue. Elle affecte également les dimensions du cône qui peuvent être changées en utilisant l'édition graphique.
- Editez les paramètres disponibles : Ils incluent le rayon supérieur, le rayon de base et l'angle.
- Editez la longueur du cône.
- Sélectionnez une des options dans la liste déroulante.
- Sphère — Spécifiez le rayon ou le diamètre en sélectionnant dans la liste déroulante.
- Tore — Spécifiez le rayon majeur et le rayon mineur.
- Ressort — Consultez la boîte de dialogue Ressort.
OK — Accepte les changements et ferme la boite de dialogue.
