En tant que solution alternative à l'utilisation de lignes de construction pendant la création de lignes, vous pouvez utiliser les touches de modifications du clavier X, Y et Z pour verrouiller l'axe orthogonal correspondant. Ceci peut être utile pour une précision supplémentaire dans des modèles complexes pour contrôler la direction de la construction d'élément.
Quand vous créez dans l'espace libre, le curseur trace une grille de la distance le long de l'axe verrouillé quand vous déplacez la souris.
- Sélectionnez Filaire > Créer > Ligne >.
- Entrez un point.
- Appuyez et maintenez enfoncée la touche X, Y ou Z requise pour verrouiller l'axe X, Y ou Z. Remarque : Vous devez peut-être changer le plan sur lequel vous travaillez pour verrouiller l'axe requis. Par exemple, pour verrouiller l'axe Z, vous devez entrer des points sur le plan XZ ou YZ (pas XY).
- Déplacer le curseur pour créer la ligne à la longueur requise.

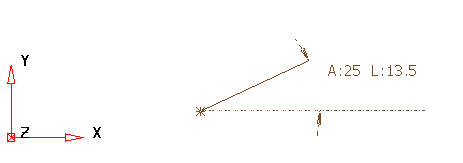

L'exemple ci-dessous montre la ligne de construction qui s'affiche le long de l'axe X, quand le curseur est au-dessus. La résultat potentiel de création de ligne est affiché à un angle de 25
.

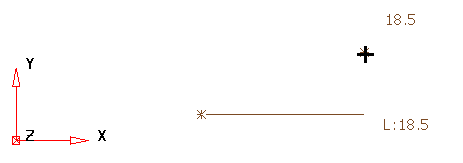

L'exemple ci-dessous montre une position de souris similaire au-dessus de l'axe X, mais maintenir la touche X a verrouillé la création de ligne sur l'axe X, malgré la position du curseur étant située au-dessus de l'axe X.
