L'option Variable est disponible quand vous cliquez sur Appliquer pour créer un chanfrein. Si vous avez sélectionné la trajectoire, mais vous n'avez pas encore créé le chanfrein, sélectionnez le bouton Avancé pour créer une distance de chanfrein variable. Si vous sélectionnez cette option, vous pouvez éditer la distance le long du dernier chanfrein créé.
- Créez un chanfrein et cliquez sur Appliquer.

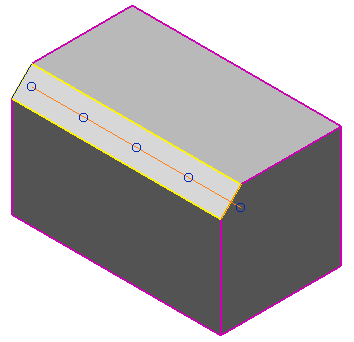

- Sélectionnez Variable. Le parcours du chanfrein s'affiche :

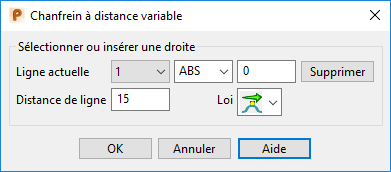

- Cliquez sur Avancé pour afficher la boite de dialogue Chanfrein à distance variable :
- Sélectionnez une des options suivantes dans la deuxième liste déroulante pour déterminer où entrer de nouvelles lignes le long du chanfrein :
- ABS — Une nouvelle ligne est insérée le long du chanfrein à une distance de la première ligne.
- REL — Une ligne insérée le long du chanfrein à une distance de la ligne sélectionnée dans la première liste déroulante.
- PAR — Une nouvelle ligne est entrée à une distance paramétrique entre deux lignes existantes. Par exemple, une distance de 3,5 insère une ligne à mi-chemin entre les lignes 3 et 4.

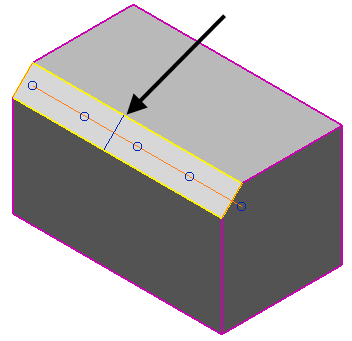

Remarque : Si vous maintenez le curseur intelligent au-dessus de la trajectoire du chanfrein, une distance s'affiche. L'option sélectionnée dans la seconde liste déroulante détermine l'effet de la valeur. Par exemple si ABS est sélectionné, la valeur est la distance absolue le long de la trajectoire de chanfrein. - Entrez une distance dans la case de texte et appuyez sur Entrée pour spécifier la nouvelle ligne. Sinon, cliquez sur une position sur le parcours du chanfrein pour entrer une nouvelle ligne en utilisant la valeur de distance spécifiée dans la boite de dialogue Chanfrein.
- Sélectionnez chaque ligne dans la liste déroulante de ligne actuelle et spécifiez une distance de ligne. Ceci détermine comment la largeur du chanfrein varie d'une ligne à une autre :

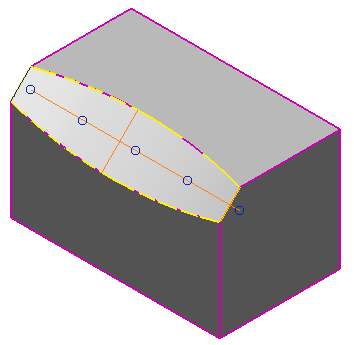

- Cliquez sur Supprimer pour effacer la ligne sélectionnée.
Remarque : Les extrémités ne peuvent pas être supprimées.
- Sélectionnez une option dans la liste déroulante de loi pour spécifier la variation de la distance à la position de la ligne actuelle. Les méthodes de variation sont les suivantes :
- Libre — La distance varie librement depuis la ligne puis prend en compte les conditions de la ligne voisine.
- Horizontal — La distance reste constante pour une courte distance depuis la ligne et prend en compte les conditions de la ligne voisine.
- Aigu — La distance change de taille dès qu'il quitte la ligne puis prend en compte les conditions de la ligne voisine.
L'option de loi utilise une combinaison des méthodes de distance pour définir neuf options. Le premier mot spécifie comment la distance varie quand elle entre dans une ligne, le second mot spécifie comment la distance varie quand elle quitte une ligne :
— Libre-libre
— Libre-horizontal
— Libre-aigu
— Horizontal-horizontal
— Horizontal-libre
— Horizontal-aigu
— Aigu-aigu
— Aigu-libre
— Aigu-horizontal
- Libre — La distance varie librement depuis la ligne puis prend en compte les conditions de la ligne voisine.
- Cliquez sur OK pour créer le chanfrein à distance variable et retourner à la boite de dialogue Chanfrein.
