Une cote est une mesure de longueur ou d'angle. Les cotes sont ajoutées au modèle pour vérifier qu'il est à la bonne taille, ou pour passer des informations à un autre designer ou ingénieur.
Les cotes sont composées de plusieurs attributs :
|
|
|
extrémités
valeur de dimension
lignes d'attachesLes lignes de cote sont les lignes ou arcs qui représentent la valeur de la dimension. Les lignes d'attache sont celles qui connectent la ligne de cote à l'élément. Les extrémités sont les flèches de la ligne de cote, qui touchent les lignes d'attache. La valeur de dimension est le texte associé à la cote.
Vous pouvez éditer chaque attribut pour contrôler l'apparence d'une cote sur un dessin. Par exemple, la valeur de la dimension peut être :
- forcée à être horizontale.
- intégrée dans la ligne de cote.
- déplacée de la ligne de cote.
Un certain nombre de différentes cotes peut être créé :
- Cotation linéaire — mesurez la longueur d'une ligne ou la distance entre deux points.
Plusieurs cotes linéaires peuvent être créées comme ceci :
- Cotation en parallèle — un groupe de cotes mesuré à partir d'une origine commune à différentes extrémités :
Origine - Chaîne de cotes — un groupe de cotes liées entre elles de façon à ce qu'à l'endroit où une cote se termine une autre commence:

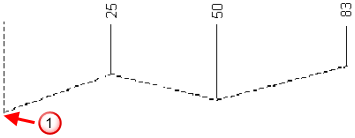

- Cotes superposées — un groupe de cotes créées le long d'un axe du plan principal du plan de travail actuel. Ces cotes mesurent les distances à partir d'une origine commune :
Point d'origine

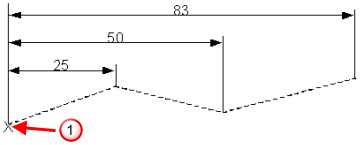

- Cotation en parallèle — un groupe de cotes mesuré à partir d'une origine commune à différentes extrémités :

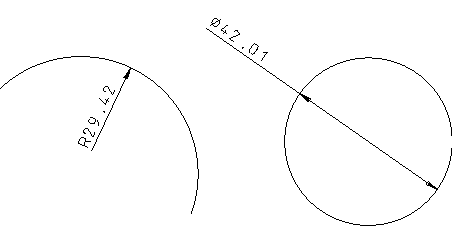

- Cotes de rayon/diamètre — mesurez le rayon ou le diamètre d'un arc ou d'un cercle :
- Cotes angulaires — mesurez un angle :
