Vous pouvez éditer une cote de l'une des façons suivantes :
- Effacez les cotes sélectionnées en cliquant sur Accueil > Effacer > Eléments ou en appuyant sur la touche Suppr.
- Double-cliquez sur la cote pour afficher la barre d'outils decotation.
- Cliquez avec le bouton droit sur la cote pour afficher le menu contextuel et utilisez les options d'édition disponibles. Le nom de la cote et son niveau sont en haut du menu contextuel.
- Sélectionnez Modifier et utilisez la boite de dialogue Cotation pour éditer la cote.
- Sélectionnez Diamètre pour ajouter un symbole de diamètre à la cote.
- Sélectionnez 0 - 4 décimale pour restreindre la valeur de la cote à un nombre donné de décimales.
- Sélectionnez Texte pour afficher le menu contextuel de texte, pour ajouter du texte standard à la cote.
- Sélectionnez Texte utilisateur pour afficher le menu contextuel de texte utilisateur. Il contient une liste de lignes que vous pouvez choisir d'ajouter avant ou après la valeur de la cote. Les lignes sont définies sur la page Annotation de la boite de dialogue Cotation.
- Mettez à jour la géométrie d'un élément qui est coté.
- Spécifiez les réglages pour les cotes en utilisant les pages de Drafting dans la boite de dialogue d'Options.
- Faites glisser une cote pour la repositionner.
- Faites glisser la poignée du coude d'une cote superposée pour la repositionner.

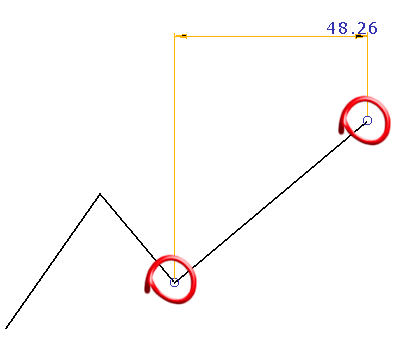

- Utilisez les poignées d'instrumentation sur les lignes d'attache pour éditer lescotes :
Par exemple :
- Sélectionnez la cote.

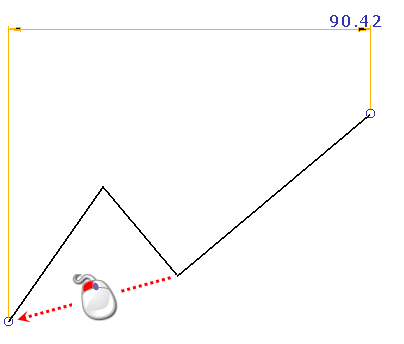

- Cliquez sur la poignée et la faire glisser vers la nouvelle position.
Pour plusieurs cotes comme les cotes parallèles, les chaînes de cotes et les cotes superposées, vous pouvez éditer les cotes quand elles sont terminées.
Remarque : Cette fonctionnalité ne s'applique pas aux cotes angulaires.
