Quand vous créez une cote en cliquant sur un objet, la cote devient liée à l'objet. Si vous éditez la géométrie de l'objet, la cotation est également mise à jour.

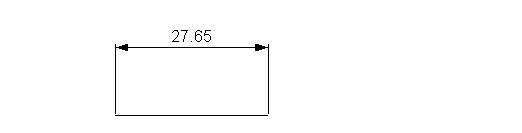

Supposons que la cotation suivante est créée en cliquant sur la ligne :

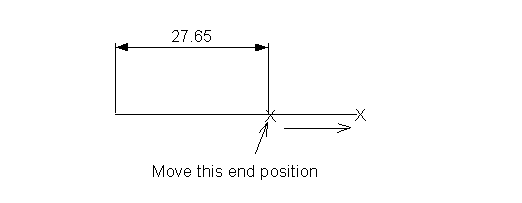

Quand une des extrémités de la ligne est déplacée :

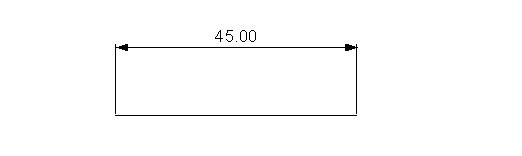

La cotation est également mise à jour.
Les croix rouges sont montrées quand les cotes ont besoin d'attention parce qu'une relation (dépendance) entre la cote et la géométrie est cassé.
L'exemple ci-dessous montre une cote sur une ligne diagonale montrant ses dépendances sur les extrémités de la ligne :
Si la ligne est effacée, une croix est affichée et la valeur de la cote est soulignée en rouge pour montrer que la dépendance est brisée :
Pour réparer la cote et retirer les croix rouges, faites une des opérations suivantes :
- Faites glisser chaque croix de la cote et accrochez-les à la bonne géométrie pour créer une nouvelle dépendance.
- Effacez la cote.
