Utilisez cette page pour sélectionner le plan de joint sur l'empreinte de moulage pour les plaques de moule et de contre-moule.
- Sélectionnez Contre-moule. L'empreinte de moulage pour cette plaque est affiché à l'écran et l'autre est temporairement retirée de l'écran.
- Sélectionnez les plans de joint sur la plaque de contre-moule.

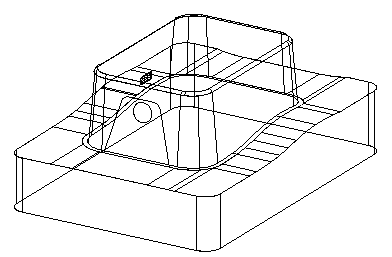

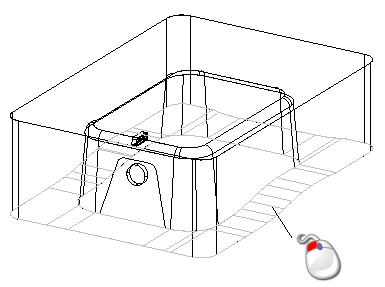

Quand vous déplacez le curseur sur l'empreinte de moulage, les régions sont mises en surbrillance
. Ce sont les régions où vous pouvez sélectionner le plan de joint.

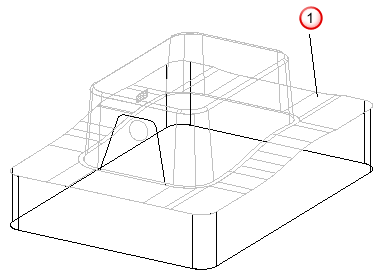

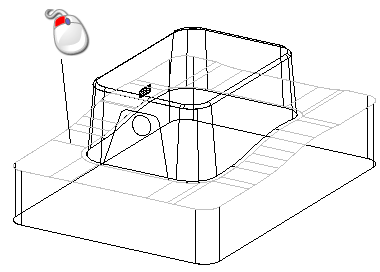

- Si vous cliquez sur une région en surbrillance, elle est sélectionnée et change de couleur. Toute région déjà sélectionnée est retirée de la sélection.
- Il est plus facile de voir des régions sélectionnées en mode ombré.

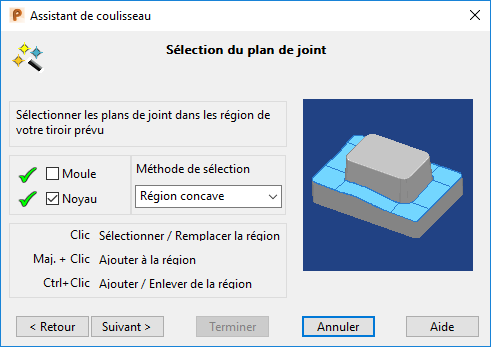

- Vous pouvez ajouter et retirer des régions de la sélection actuelle en utilisant les touches Maj et Ctrl comme montré dans l'assistant.
- Vous pouvez utiliser la sélection cadrée pour sélectionner des régions. Seules les faces entièrement dans la cadre de sélection, ce qui rend plus facile la sélection de groupes de faces. Vous pouvez également utiliser un cadre de sélection avec les touches Maj et Ctrl pour ajouter et retirer des régions.
Les quatre options de méthode de sélection déterminent quel type de région est en surbrillance :
- Région concave — Met en surbrillance les régions concaves de l'empreinte de moulage.
- Région convexe — Met en surbrillance les régions convexes de l'empreinte de moulage.
- Région continues — Cela sélectionne une région de surfaces qui sont tangentes continues.
- Face simple — Met en surbrillance les faces simples seulement.
- Sélectionnez la face suivante en utilisant l'option Face simple.
- Sélectionnez le moule et sélectionnez les surfaces du plan de joint sur cette empreinte de moulage. Vous pouvez maintenant choisir une partie des surfaces de plan de joint, au lieu de sélectionner toutes les surfaces du plan de joint.
- Cliquez sur Suivant pour aller à la page Sélection de région en contre-dépouille.
