Vous pouvez ajouter la nomenclature des tuyauteries, des équipements, de l’acier, ainsi que les listes de piquages et de spools aux dessins ortho.
Vous pouvez insérer une table de nomenclature des tuyauteries, des équipements et de l’acier, ainsi que des listes de piquages et de spools dans les dessins ortho.
La table de nomenclature répertorie les éléments de la vue ortho.

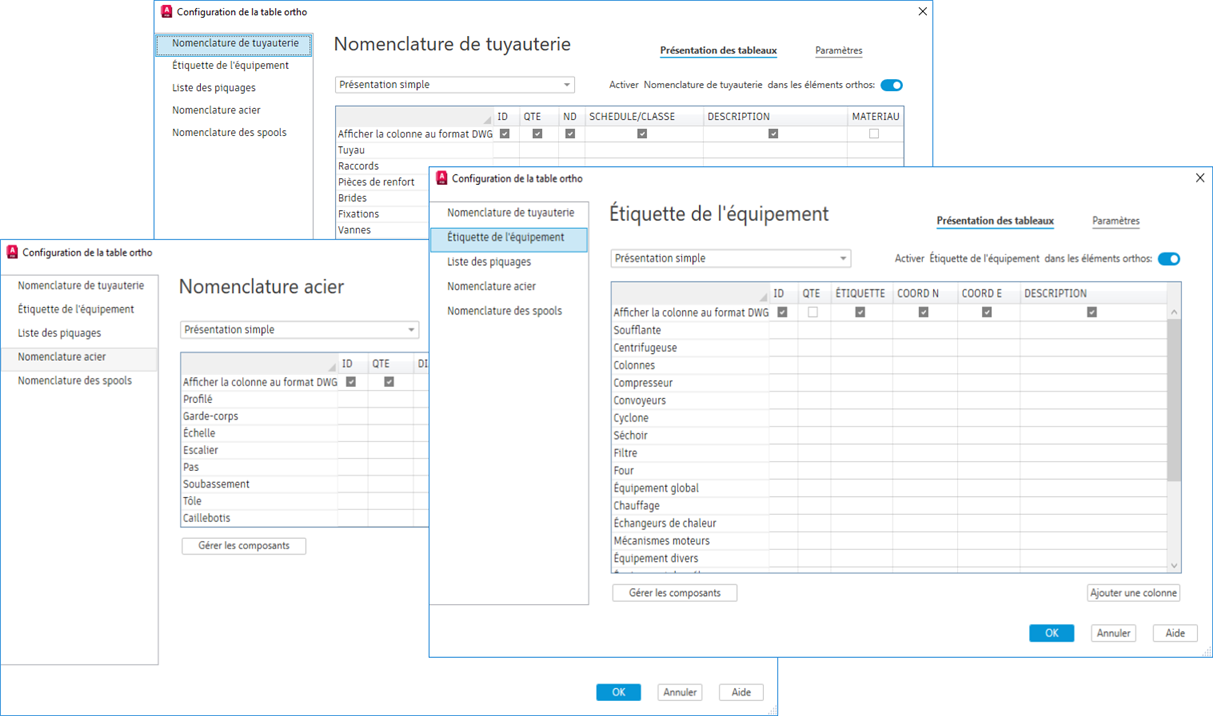

Personnalisation des nomenclatures de tuyauterie, d’équipement et d’acier
Vous pouvez placer la nomenclature des tuyauteries, des équipements et de l’acier dans des dessins ortho. En outre, vous pouvez choisir les composants et les propriétés à afficher dans la nomenclature. Les composants sont regroupés sur une ligne et peuvent être triés en fonction de leurs propriétés.

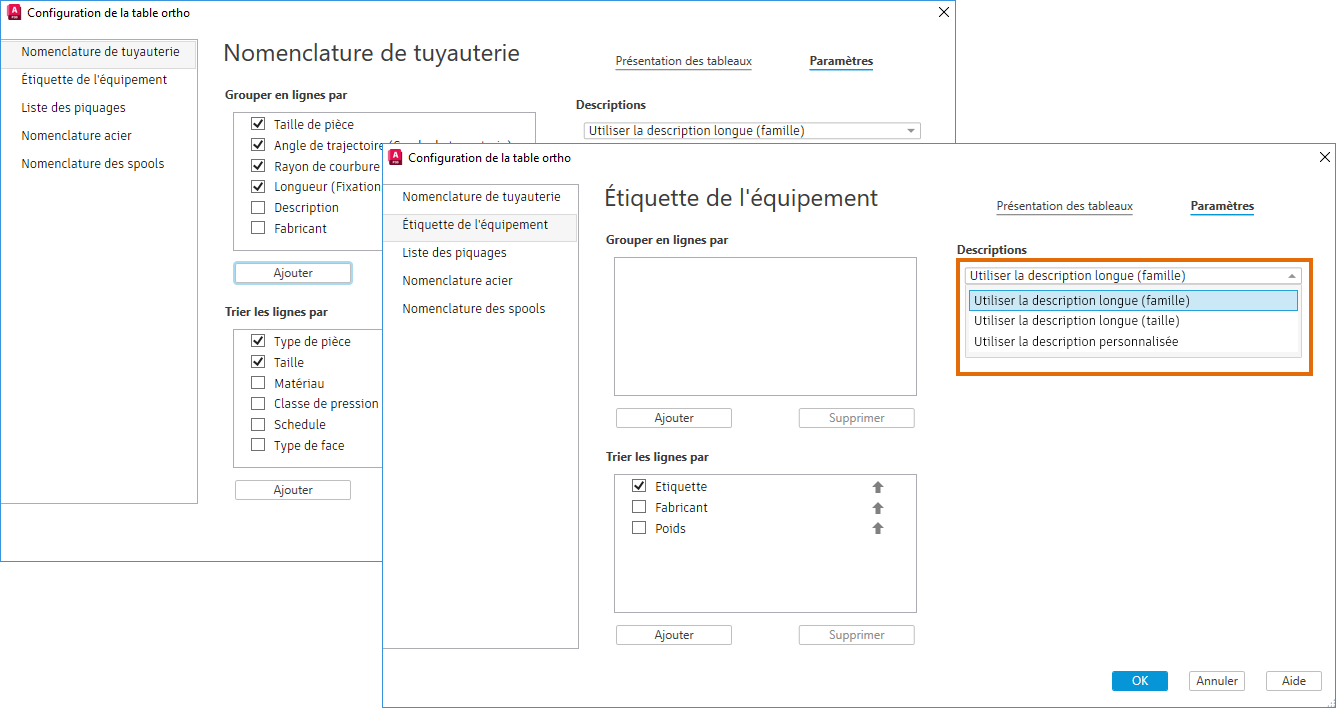

Vous pouvez également choisir d’afficher la description détaillée (famille), la description détaillée (taille) ou la description personnalisée dans la nomenclature.

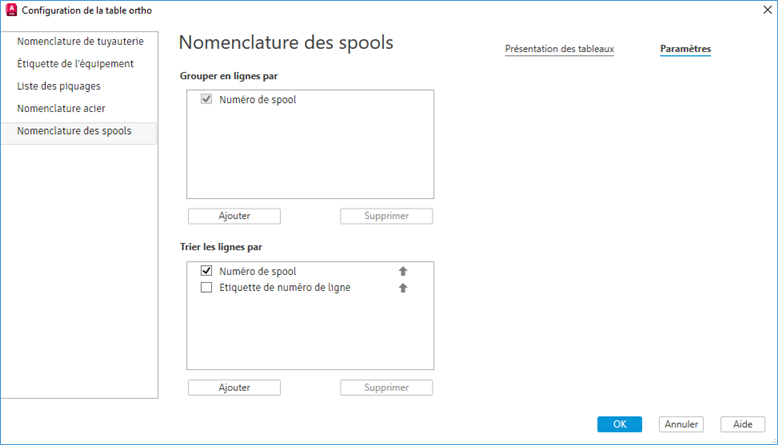

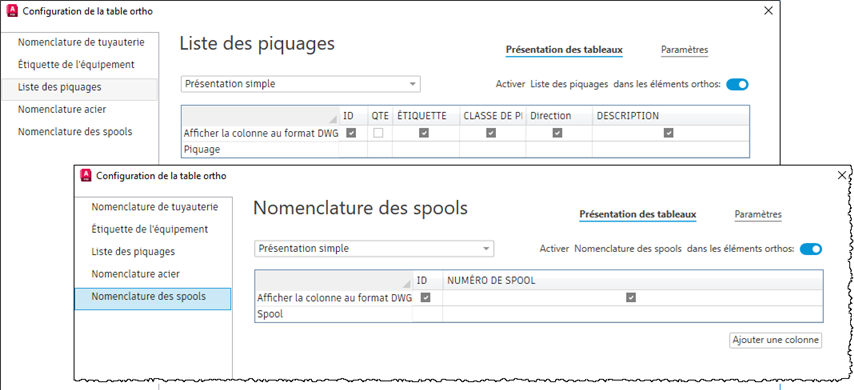

Personnalisation des listes de piquages et de spools
Vous pouvez placer des listes de piquages et de spools dans des dessins ortho et choisir les propriétés à afficher dans la liste.
Styles de nomenclature ortho
Les paramètres ortho, notamment les paramètres de la table de nomenclature, sont enregistrés dans le dossier Orthos\Styles. Vous pouvez les partager en copiant le dossier Style dans un autre projet.
Nomenclatures de matériel isométrique et ortho
La configuration d'une nomenclature de matériel ortho est semblable à celle des nomenclatures de matériel isométriques pour les colonnes de la table et le regroupement. A l'instar de la nomenclature de matériel iso, la configuration des nomenclatures peut être enregistrée avec le cartouche.
Contrairement aux nomenclatures de matériel ISO, les zones de dessin et de table ne sont pas prises en charge.

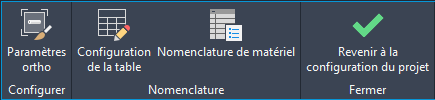

Configuration du cartouche
Les administrateurs peuvent définir la nomenclature par défaut d’un projet.
Dans la configuration du projet, vous pouvez configurer la table de nomenclature de matériel dans le cartouche ortho. Si vous placez un gabarit de table de nomenclature (table vide) dans le cartouche, les nouveaux dessins ortho ne génèrent pas d’invite demandant l’emplacement ou la taille.

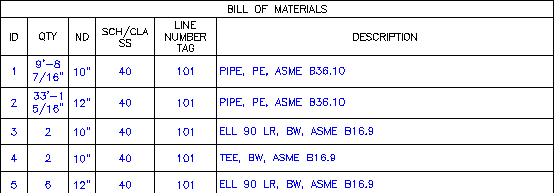

Tables de nomenclature ortho
Dans AutoCAD Plant 3D 2015 et versions ultérieures, vous pouvez créer une table de nomenclature pour une vue ortho. Les tuyauteries et les supports de tuyauterie sont répertoriés dans la table de nomenclature ortho.
