Dimensionnement

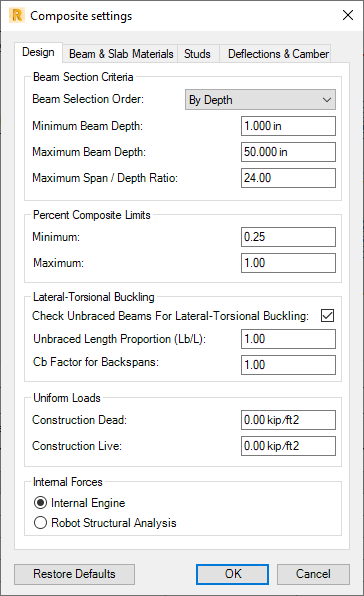

Paramètres de dimensionnement

• Beam Selection Order
  Contrôle l’ordre des poutres lorsqu’elles sont automatiquement conçues :

  • L’option By Weight signifie qu’une combinaison de poids et de montants en acier est utilisée pour déterminer le dimensionnement optimal.
  • L’option By Depth signifie que la profondeur de la poutre est utilisée pour déterminer le dimensionnement optimal.
• Minimum Beam Depth

  Profondeur minimale admissible des poutres.

• Maximum Beam Depth

  Profondeur maximale admissible des poutres.

• Maximum Span/Depth Ratio

  Rapport maximal admissible de la travée de la poutre à la profondeur de la poutre.

• Percent Composite Limit :
  • Minimum. Spécifie le pourcentage minimal d’action composite à autoriser.
  • Maximum. Spécifie le pourcentage maximal d’action composite à autoriser.
• Lateral-Torsional Buckling
  • Check Unbraced Beams For Lateral-Torsional Buckling

    L’analyse du déversement peut être effectuée uniquement pour les poutres non-composites. En ce qui concerne les poutres composites, il est admis que la poutre est complètement protégée contre le déversement. La résistance de la poutre au déversement est analysée conformément au point F2.2 de la section F de la norme ANSI/AISC 360-10.

    Indique si la vérification de la torsion latérale est effectuée dans le dimensionnement de la poutre. Définissez les paramètres suivants :

  • Unbraced Length Proportion (Lb/L)

    Rapport de la longueur de déversement maximale sur la poutre par rapport à la longue de la poutre. Reportez-vous à la rubrique Principes de dimensionnement - Contreventement.

  • Cb Factor for Backspans

    Vous pouvez spécifier le cœfficient Cb pour les poutres librement appuyées. La valeur par défaut de ce paramètre est 1.0. Elle s’applique à toutes les poutres.

• Construction Dead. Construction Live.

  Charges superposées appliquées pendant la construction, mais pas à une structure finie.

• Internal Forces.
  Sélectionnez une méthode de calcul des efforts internes :

  • Internal Engine

    Méthode par défaut recommandée pour tous les utilisateurs. L’application évalue simplement une surface d’influence sur une plaque et attribue les charges de cette surface à la poutre supportant cette plaque.

  • Robot Structural Analysis

    Méthode recommandée pour les utilisateurs avancés. L’application importe les efforts internes à partir du modèle Robot. Si vous sélectionnez cette méthode, le modèle doit satisfaire un jeu d’exigences de dimensionnement différent de celui utilisé pour la méthode Internal Engine.
