Les paramètres de l'analyse simplifiée sismique d'après la méthode de force latérale équivalente dépendent d'une norme sismique et d'une méthode de définition des valeurs des périodes fondamentales sélectionnées dans la boîte de dialogue Analyse sismique.

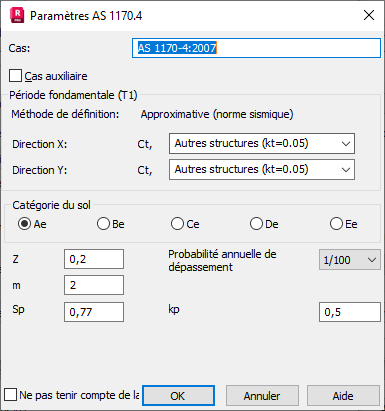

Méthode approximative
La période fondamentale T1 est calculée selon l’équation 6.2(7) :
T1 = 1,25 * kt * hn 0.75
où :
kt : coefficient permettant de déterminer une période de construction (indiqué dans la norme)
h : hauteur de la structure (m), définie par la différence entre l'étendue de la structure et le niveau de référence

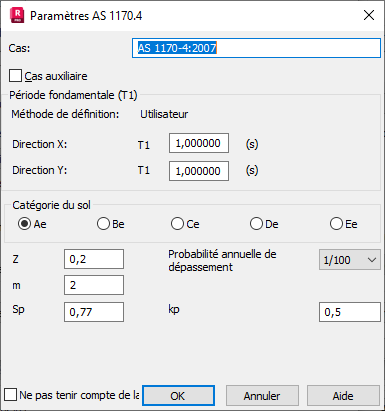

Méthode définie par l'utilisateur
Seule la période T1 doit être définie dans les deux directions.

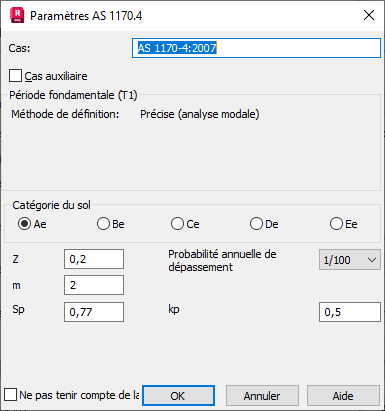

Méthode précise
Cette méthode vous permet de calculer la valeur exacte pour les directions X et Y. Si l'option Périodes avec masse participante max. est désactivée dans la boîte de dialogue Analyse sismique, le premier mode dans la direction avec le plus grand nombre de masses est actif. Si cette option est activée, un des modes, qui correspond aux limites et comprend la plupart des masses, est actif dans la direction.
Paramètres réglementaires
- Catégorie du sol telle que définie dans les clauses 4.1
- Valeurs des coefficients : Z (facteur de risque) Tableau 3.2, μ (facteur de ductilité structurelle) et S p (facteur de performances structurelles) comme indiqué dans la clause 6.5
- Probabilité annuelle de dépassement et coefficient kp (facteur de probabilité), Tableau 3.1
Cisaillement de base
Le cisaillement de base est calculé d’après la formule suivante :
V = [kp*Z*Ch(T1)*Sp/μ]/W t (équation 6.2(3))
Où :
kp est un facteur de probabilité (Tableau 3.1) qui dépend de la probabilité annuelle de dépassement (P).
Z est le facteur de risque et est tiré du Tableau 3.2
Ch(T1) est calculée conformément au Tableau 6.4
μ et Sp correspondent aux valeurs du Tableau 6.5.
Wt représente le poids de la structure.
La distribution de l’effort de cisaillement de base est calculée d’après la formule suivante :
Fx = V * Wi * hk i / (Σ Wi * hk i) (équation 6.3(2))
i=1..storeysCount
Wi et Wj : poids du sol
h : hauteur entre le niveau de base et le niveau de sol approprié
V : effort de cisaillement de base
k : exposant dépendant de la valeur de période :
| Période (T1) | k |
|---|---|
|
< 0,5 sec |
1 |
|
0,5 - 2,5 sec |
Interpolation linéaire |
|
> 2,5 sec |
2 |
Négliger la densité
Exclut la densité de l'élément de structure (ρ=0) lors de l'estimation du poids sismique effectif appliqué aux étages du modèle structurel pendant l'analyse.
