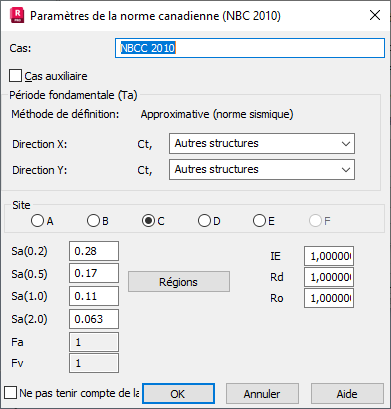

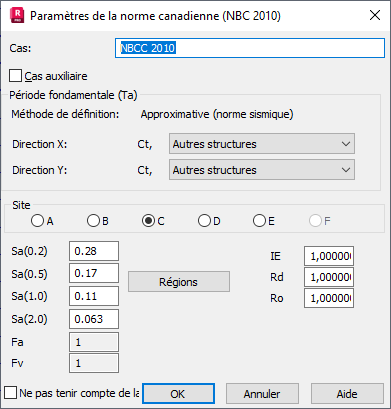

Paramètres de l'analyse sismique (Norme canadienne NBC 2010 - Statique)

Les paramètres de l'analyse simplifiée sismique d'après la méthode de force latérale équivalente dépendent d'une norme sismique et d'une méthode de définition des valeurs des périodes fondamentales sélectionnées dans la boîte de dialogue Analyse sismique.

Les types de structure suivants peuvent être définis pour chaque direction de manière indépendante :

• Portiques contreventés
• Voiles regroupés
• Autres portiques (autres portiques résistant au moment)
• Autres structures (autres systèmes)
• Portiques BA (portiques résistant au moment en béton)
• Portiques acier (portiques résistant au moment en acier)
• Systèmes voiles-portiques
• Voiles

Méthode approximative

La période fondamentale (T_a) dépend du type de structure et de sa hauteur effective (h_n). Elle est calculée conformément au point 4.1.8.11.3.

Méthode définie par l'utilisateur

Aucune restriction appliquée aux valeurs définies par l'utilisateur.

Méthode précise

Si la méthode précise est utilisée, la période fondamentale (T_a) doit suivre les résultats de l'analyse modale, mais également être conforme aux limites fournies dans la norme de conception au point 4.1.8.11.3.(d). Les limites de la période fondamentale (T_a) dépendent du type de structure et des résultats obtenus avec les formules approximatives.

Paramètres réglementaires

Les paramètres réglementaires de l'analyse sismique selon la norme NBC 2010 sont définis de la façon suivante :

• Les classifications de site pour le sol (A, B, C, D, E, F) correspondent au Tableau 4.1.8.4.A.

• Les coefficients (Sa (0,2), Sa(0,5), Sa(1,0), Sa(2,0), Fa et Fv) dépendent de la province sélectionnée et sont conformes au Tableau C-2.

  Les valeurs de coefficient affichées dépendent de la province et du site sélectionnés. Vous pouvez modifier ces valeurs manuellement ou cliquer sur Région pour modifier la province et le site de référence.

• Coefficients :

  • La valeur IE (coefficient d'importance) est conforme au Tableau 4.1.8.5.

  • Les coefficients Rd (modification de l’effort lié à la ductilité) et Ro (modification de l’effort lié à la sur-résistance) sont conformes au Tableau 4.1.8.9.

Dans tous les cas, si la condition suivante (4.1.8.7.1.(a)) n'est pas respectée, l’effort sismique latéral est égal à zéro :

I_EF_aS_a(0,2) < 0,35.

Effort de cisaillement de base (V)

L'effort de cisaillement de base (V) est calculé selon la formule suivante :

V = S(T_a) * M_v * I_e * W/(R_d * R_o)

Où :

• W correspond au poids sismique de la structure [N].
• M_v dépend de T_a, du ratio S_a(0,2)/S_a(2,0) et du type de système de résistance latérale (conformément au Tableau 4.1.8.11).
• La valeur S(Ta) est interpolée linéairement entre les valeurs calculées d'après les formules suivantes :
  • S(T)=F_a * S_a (0,2) pour T <= 0,2 s
  • S(T)=min(F_v * S_a(0,5), F_a * S_a(0,2)) pour T = 0,5 s
  • S(T)=F_v * S_a (1,0) pour T = 1,0 s
  • S(T)=F_v * S_a (2,0) pour T = 2,0 s
  • S(T)=F_v * S_a (2,0) pour T >= 4,0 s

F_a et F_v sont disponibles dans les tableaux 4.1.8.4 B et C.

Négliger la densité

Exclut la densité de l'élément de structure (ρ=0) lors de l'estimation du poids sismique effectif appliqué aux étages du modèle structurel pendant l'analyse.
