Les paramètres de l'analyse simplifiée sismique d'après la méthode de force latérale équivalente dépendent d'une norme sismique et d'une méthode de définition des valeurs des périodes fondamentales sélectionnées dans la boîte de dialogue Analyse sismique.
- Portiques contreventés
- Voiles regroupés
- Autres portiques (autres portiques résistant au moment)
- Autres structures (autres systèmes)
- Portiques BA (portiques résistant au moment en béton)
- Portiques acier (portiques résistant au moment en acier)
- Systèmes voiles-portiques
- Voiles

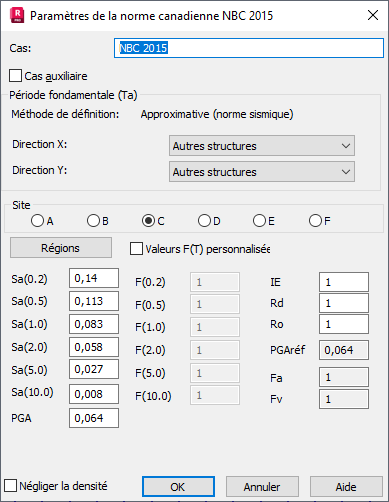

Méthode approximative
La période fondamentale (Ta) dépend du type de structure et de sa hauteur effective (hn). Elle est calculée conformément au point 4.1.8.11.3.

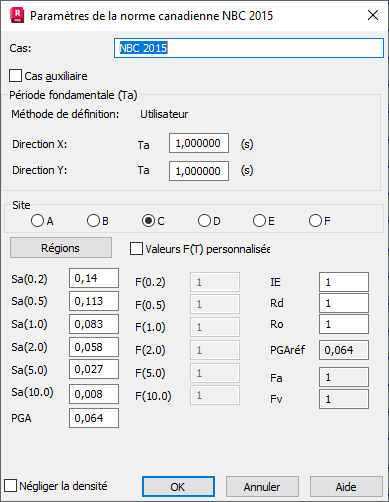

Méthode définie par l'utilisateur
Aucune restriction appliquée aux valeurs définies par l'utilisateur.

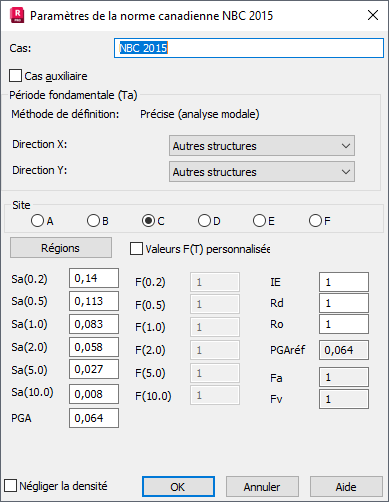

Méthode précise
Si la méthode précise est utilisée, la période fondamentale (Ta) doit suivre les résultats de l'analyse modale, mais également être conforme aux limites fournies dans la norme de conception au point 4.1.8.11.3.(d). Les limites de la période fondamentale (Ta) dépendent du type de structure et des résultats obtenus avec les formules approximatives.
Paramètres réglementaires
Les paramètres réglementaires de l'analyse sismique selon la norme NBC 2015 sont définis de la façon suivante :
- Les classifications de site pour le sol (A, B, C, D, E, F) correspondent au Tableau 4.1.8.4.-A.
- Coefficients Sa(T) où Sa(T) : accélération de réponse spectrale amortie de 5 %, pour les périodes T de 0,2 s, 0,5 s, 1,0 s, 2,0 s, 5,0 s et 10,0 s, dépendent de la province sélectionnée et correspondent au Tableau C-3.
- F(T) : coefficient de site pour l'accélération spectrale, pour les périodes T de 0,2 s, 0,5 s, 1,0 s, 2,0 s, 5,0 s et 10,0 s, comme défini dans la phrase 4.1.8.4.(5).
- La définition manuelle des paramètres F(T) est facultative pour les classes de site A-E après avoir coché la case Valeurs F(T) définies par l'utilisateur et obligatoire pour la classe de site F.
- Facteur PGA : accélération de sol maximum, comme défini dans la phrase 4.1.8.4.(1).
- Facteur PGAref : valeur PGA de référence pour déterminer F(T), F(PGA) et F(PGV), comme défini dans la phrase 4.1.8.4.(4).
- Coefficients de site Fa et Fv pour une classe de site sélectionnée, conformément au paragraphe 4.1.8.4 (7) (et aux tableaux 4.1.8.4.-B et 4.1.8.4.-D).
Les valeurs de coefficient affichées dépendent de la province et du site sélectionnés. Vous pouvez modifier ces valeurs manuellement ou cliquer sur Région pour modifier la province et le site de référence.
- Coefficients :
- La valeur IE (coefficient d'importance sismique) est conforme au Tableau 4.1.8.5.
- Les coefficients Rd (modification de l’effort lié à la ductilité) et Ro (modification de l’effort lié à la sur-résistance) sont conformes au Tableau 4.1.8.9.
Dans tous les cas, si la condition suivante (4.1.8.7.1.(a)) n'est pas respectée, l’effort sismique latéral est égal à zéro :
IEFaSa(0,2) < 0,35 .
Effort de cisaillement de base (V)
L'effort de cisaillement de base (V) est calculé selon la formule suivante :
V = S(Ta) * Mv * Ie * W/(Rd * Ro)
- W correspond au poids sismique de la structure [N].
- Mv dépend de Ta, du ratio Sa(0,2)/Sa(2,0) et du type de système de résistance latérale (conformément au Tableau 4.1.8.11).
- La valeur S(Ta) est interpolée linéairement entre les valeurs calculées d'après les formules suivantes :
- S(T) = F(0,2)Sa(0,2) ou F(0,5)Sa(0,5), selon la plus grande valeur, pour T ≤ 0,2 s
- S(T) = F(0,5)Sa(0,5) pour T = 0,5 s
- S(T) = F(1,0)Sa(1.0) pour T = 1,0 s
- S(T) = F(2,0)Sa(2,0) pour T = 2,0 s
- S(T) = F(5,0)Sa(5,0)pour T = 5,0 s
- S(T) = F(10,0)Sa(10,0) pour T ≥ 10,0 s
Négliger la densité
Exclut la densité de l'élément de structure (ρ=0) lors de l'estimation du poids sismique effectif appliqué aux étages du modèle structurel pendant l'analyse.
