Générez un rapport de charges lorsque vous avez besoin d’informations détaillées sur les charges et les psychrométries afin de guider le dimensionnement des équipements CVC.

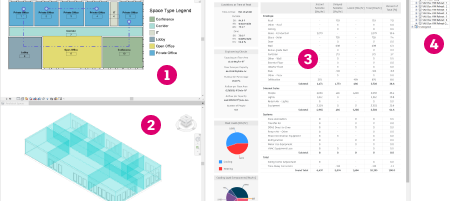

Dans Revit, vous pouvez :
afficher un plan d’étage ;
afficher une vue 3D ;
examiner des charges et des résultats de psychrométrie ;
examiner le schéma d’analyse des systèmes.
Le rapport de charges comporte trois sections principales : Récapitulatif des charges de la zone, Récapitulatif des charges du système et Psychrométrie de la conception.
- comprendre ce qui contribue à la charge ;
- fournir des mesures d’assurance et de contrôle qualité détaillées dans les contrôles d’ingénierie ;
- afficher la charge totale perceptible (instantanée et retardée), latente et totale pour les systèmes de dimensionnement.
Utilisez le rapport de psychrométrie de conception pour afficher le cycle de l’air psychrométrique à travers le système et évaluer si le cycle est conforme à l’attente. Le rapport répertorie les propriétés physiques et thermodynamiques de l’air sous pression constante pour faciliter le dépannage.
- sélectionner le système d’unités pour afficher les données : unités Revit, unités anglo-saxonnes (IP) ou unités métriques (SI) ;
- imprimer un fichier PDF du rapport.
Récapitulatif des charges de la zone

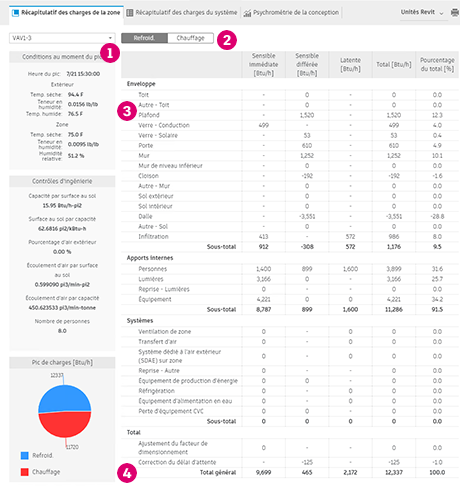

Le récapitulatif des charges de la zone vous permet de sélectionner une zone à examiner en haut à gauche , ainsi que de basculer entre les charges de refroidissement et de chauffage . Dans le rapport, un tableau affiche la contribution de la charge de chaque sous-section de catégorie . Le total général affiche la charge totale perceptible (retardée et instantanée), la charge totale latente et la charge totale à utiliser dans le dimensionnement des composants .

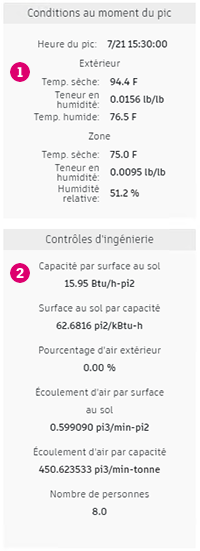

Le rapport comprend une sous-section qui détaille les conditions environnementales au cours du pic et quelques indicateurs de haut niveau à des fins d’assurance et de contrôle qualité .

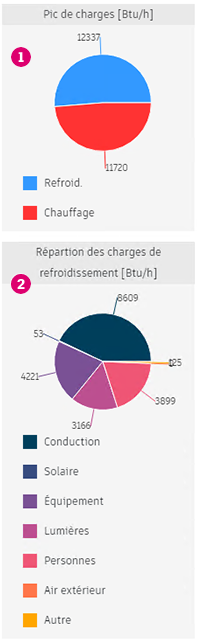

Les graphiques en secteurs fournissent :
une aide visuelle pour comprendre le pic de charge de refroidissement et de chauffage l’une par rapport à l’autre ;
la somme totale des sources de charge connexes similaires.
Récapitulatif des charges du système
Le récapitulatif des charges du système contient des informations semblables au récapitulatif des charges de la zone, avec les ajouts suivants :
Température de l’air aux différents points du système
Flux d’air du ventilateur principal et flux de ventilation
Psychrométrie de la conception

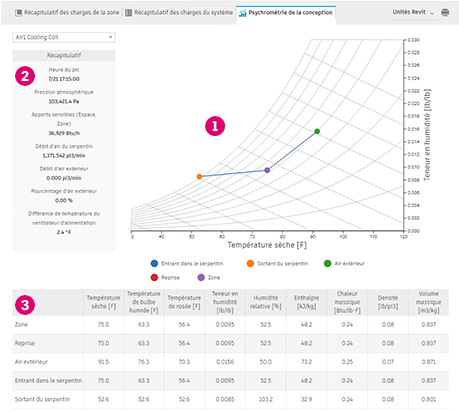

Le rapport Psychrométrie de la conception montre les points d’état de psychrométrie de l’air pour tout système contenant un serpentin de refroidissement. Ce rapport présente principalement un tableau de psychrométrie pour afficher l’état de l’air à chaque point d’un système . Un tableau récapitulatif met en surbrillance diverses propriétés système associées . Enfin, un tableau situé en dessous du graphique répertorie les valeurs spécifiques des points d’état de psychrométrie à pression constante illustrées dans le graphique .
