Vérification des résultats de l’analyse des systèmes

Après avoir exécuté une analyse des systèmes, vous pouvez vérifier les résultats en examinant le rapport ou les résultats dans le modèle analytique.

Vérification des rapports

Afficher les rapports d’analyse du système

  1. Ouvrez l’arborescence du projet et faites défiler la liste jusqu’à Rapports > Rapports d’analyse.
  2. Double-cliquez sur le nom d’un rapport pour l’afficher.

    Revit crée automatiquement un rapport d’analyse horodaté après chaque analyse des systèmes. Les rapports sont enregistrés dans le chemin de dossier spécifié dans le chemin du dossier Rapports de la boîte de dialogue Paramètres énergétiques.

    Remarque : Le rapport est enregistré en tant que fichier distinct du modèle Revit. Il ne sera donc pas automatiquement inclus si vous partagez le modèle avec un autre utilisateur, si vous le déplacez à un autre endroit ou si vous le supprimez. Par conséquent, vous verrez l’avertissement suivant : "Le rapport sélectionné est introuvable dans les chemins indiqués".
  3. Pour changer l’affichage du style de rapport, dans la palette des propriétés, dans Style de rapport, sélectionnez Détaillé ou Charges.

    Pour une simulation annuelle, le style de rapport par défaut est Détaillé. Pour une simulation CVC, la valeur par défaut est Charges.

Examen des résultats sur le modèle analytique

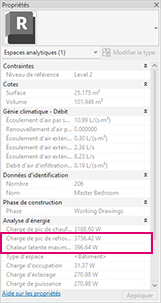

Outre le rapport généré après une analyse, les besoins maximaux en chauffage, en refroidissement et en écoulement d’air sont également définis en tant que propriétés dans chaque espace analytique. L’exemple suivant montre la même charge de refroidissement que celle mise en avant dans la section du rapport ci-dessus.

Remarque : Les demandes de pic de charges peuvent être planifiées pour un résumé des demandes de charge des espaces analytiques.
