Association d’éléments physiques et analytiques

Le modèle analytique est une représentation simplifiée du modèle structurel. Ses éléments analytiques reflètent une hypothèse.

Vous pouvez créer la représentation analytique d’un élément physique ou d’un groupe d’éléments. Le nombre d’éléments, analytiques et physiques, faisant partie d’une association, n’est pas limité.

La création du ou des équivalents analytiques ne crée pas automatiquement un lien entre les deux représentations.

Pour créer un lien entre les éléments physiques et analytiques, utilisez l’une des trois options suivantes :

• Associez manuellement les éléments physiques à leurs équivalents analytiques.
• Utilisez l’association assistée lors de la création de la représentation analytique.
• Utilisez les modules d’automatisation analytique structurelle pour ajouter l’association lors de la création ou de la mise à jour de la représentation analytique ou physique basée sur le contexte physique ou analytique existant.

Ajout d’une association entre un élément physique et son(ses) équivalent(s) analytique(s)

1. Sélectionnez un élément analytique.
2. Dans l’onglet Modifier | <Élément> groupe de fonctions Coordination, cliquez sur (Ajouter une association).
3. Sélectionnez l’équivalent, comme vous y êtes invité dans la barre d’état.


   Remarque : Les éléments qui font déjà partie de l’association sont mis en surbrillance. Ils peuvent uniquement être supprimés.
4. Cliquez sur Terminer pour terminer l’association ou sur Annuler pour ignorer les modifications et quitter.

Vous pouvez créer une association entre tout type d’éléments structurels et analytiques (par exemple, un sol avec un membre analytique).

Remarque : Chaque élément ne peut faire partie que d’une seule association.

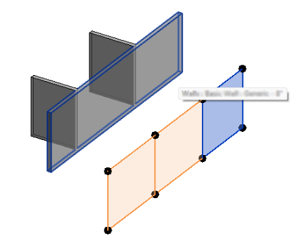

Identification des éléments associés

Pour identifier les éléments associés après avoir défini l’association :

1. Sélectionnez un élément qui fait partie d’une association.
2. Dans l’onglet Modifier | <Élément> groupe de fonctions Coordination, cliquez sur (Mettre l’association en surbrillance).

Remarque : L’utilisation de la mise en surbrillance pour les éléments avec différentes associations permet de marquer tous les éléments participant aux relations sélectionnées.

Suppression d’une association entre un élément physique et son(ses) équivalent(s) analytique(s)

Pour supprimer l’association entre les éléments physiques et analytiques :

1. Sélectionnez un élément qui fait partie d’une association.
2. Dans l’onglet Modifier | <Élément> groupe de fonctions Coordination, cliquez sur (Supprimer l’association).

Le lien entre l’élément analytique et son ou ses équivalents analytiques sera supprimé.

Remarque :

• L’association de l’élément sélectionné sera supprimée, mais également l’ensemble de l’association.
• La relation entre le composant physique et le composant analytique ne peut pas être modifiée. Pour modifier une association, vous devez la supprimer et en créer une nouvelle.
