Découvrez-en plus sur les composants d'assemblages de boulons et sur le comportement des boulons, des goujons et des perçages dans le modèle.
Les boulons, les ancrages, les goujons et les soudures sont des éléments connecteurs. Vous pouvez placer des connecteurs sur des sous-éléments d'assemblage en acier standard, mais pas sur des sous-éléments d'assemblage en acier personnalisés.
Lorsque vous insérez des boulons ou des ancrages dans le modèle, vous n'insérez pas seulement les boulons, mais également les jeux de boulons qui incluent aussi, outre les éléments eux-mêmes, les écrous et les rondelles, dans de nombreuses combinaisons (l'assemblage de boulons, par ex. Na2W), ainsi que les perçages respectifs créés par les boulons dans l'élément. De même, lorsque vous insérez des goujons dans le modèle, ces derniers incluent également la liaison des soudures avec l'élément de support. Les soudures peuvent être modifiées comme des objets autonomes.
Assemblage de boulons
Pour chaque type d'assemblage de boulons spécifique, le nombre de valeurs valides pour les paramètres de classe, de diamètre et d'assemblage est limité. Ces valeurs sont enregistrées dans la base de données et ne peuvent pas être modifiées.
- L'assemblage de boulons ne peut pas être divisé en pièces, boulons, écrous, rondelles et perçages.
- Les éléments de l'assemblage de boulons, à l'exception des perçages créés par les boulons, ne peuvent pas être sélectionnés individuellement.
- Les perçages créés par l'assemblage de boulons sont contrôlés par l'assemblage, et leurs paramètres d'occurrence ne sont pas modifiables.
- Si vous copiez un élément d'entrée, les perçages créés par l'assemblage de boulons sont également copiés avec l'élément, et ils ne seront plus contrôlés par l'assemblage de boulons.
- Si vous supprimez les perçages créés par l'assemblage de boulons, l'assemblage sera supprimé dans son intégralité.
- Si vous supprimez l'élément d'entrée, l'assemblage de boulons ou les goujons et la soudure ne seront pas supprimés avec l'élément.
- Les outils de modification Revit ne sont pas disponibles pour les perçages créés par l'assemblage de boulons.
- Les assemblages de boulons ne suivent pas leurs éléments d'entrée lorsqu'ils sont déplacés. Vous devez sélectionner à la fois l'élément d'entrée et l'assemblage de boulons pour les déplacer ensemble.
- Il existe entre les pièces connectées une distance par défaut de 0,5 po, sur laquelle les vis n'atteignent pas tout l'ensemble de pièces. Cette distance n'est pas modifiable.
- Dans un assemblage de boulons, la longueur de boulon reprise d'une norme existante doit couvrir :
- L'épaisseur des rondelles et des écrous de l'assemblage
- La longueur de projection
- Longueur de serrage.
La base de données stocke le mappage entre les intervalles de longueurs de serrage qu'un boulon peut couvrir et la longueur réelle du boulon utilisé.
Épaisseur du module d’assemblage.
Longueur de serrage.
Longueur de boulon.
-

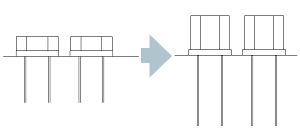

Remarque : Si la longueur totale est dépassée, la représentation des têtes de boulons est modifiée :
- Les jeux d'assemblages de boulons sont prédéfinis et ne sont pas modifiables.
- Vous ne pouvez pas modifier l'esquisse du groupe de boulons après sa création.
- Vous ne pouvez pas modifier les paramètres d'occurrence d'assemblage de boulons en mode d'esquisse, en mode Modifier la connexion personnalisée ou en mode Modifier les éléments collés.
