Propagation de l’armature

Copiez une armature de forme libre et basée sur la forme depuis l’hôte source vers les hôtes de destination et adaptez-la. Les barres sont adaptées en fonction des contraintes d’armature.

Vidéo : Propagation d’armature adaptative

Si certaines cibles de contrainte ne correspondent pas (par exemple, les faces des hôtes d’origine et de destination ne sont pas parallèles), ces contraintes ne sont pas appliquées, et certains segments de barre restent en place et ne s’adaptent pas.

Les barres sont alignées automatiquement par hôte ou manuellement par face source et de destination. Il n’y a aucune connexion entre les jeux d’armatures d’origine et propagés.

Il existe deux méthodes d’alignement d’armature (par hôte ou par face), et vous pouvez basculer entre elles à tout moment lors de la propagation.

Aligner selon l’hôte

1. Sélectionnez un hôte avec une armature à l’intérieur.
2. Dans l’onglet Modifier | <Catégorie> groupe de fonctions Armature, cliquez sur (Propager l’armature).
3. Dans l’onglet Modifier | Propager l’armature groupe de fonctions Propager l’armature, cliquez sur (Aligner selon l’hôte).
   Remarque : Suivez les instructions de la barre d’état et des info-bulles du curseur. Pour masquer les instructions de l’info-bulle du curseur, dans l’onglet Modifier | Placer l’armature groupe de fonctions Afficher l’info-bulle, cliquez sur (Afficher l’info-bulle d’aide).
4. Sélectionnez un ou plusieurs hôtes de destination. L’armature est affichée sous forme d’aperçu.
5. Cliquez sur (Terminer) pour enregistrer ou sur (Annuler) pour ignorer vos modifications et quitter la commande Propager l’armature.

Remarque : Les hôtes de destination doivent appartenir à la même catégorie que l’hôte d’origine. La catégorie est automatiquement filtrée lors de la sélection des hôtes de destination.

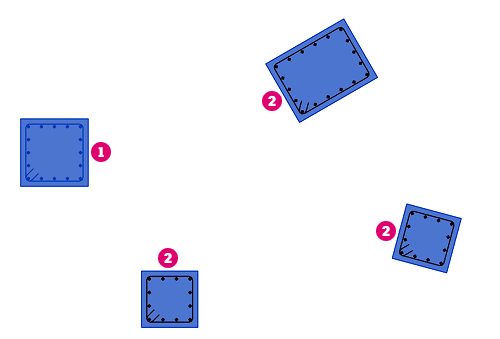

L’armature de la colonne d’origine est alignée et adaptée aux hôtes de destination sélectionnés et affichée en tant qu’aperçu avant que vous ne cliquiez sur Terminer :

Aligner selon la face

1. Sélectionnez un ou plusieurs jeux d’armatures.
2. Dans l’onglet Modifier | <Catégorie> groupe de fonctions Armature, cliquez sur (Propager l’armature).
3. Dans l’onglet Modifier | Propager l’armature groupe de fonctions Propager l’armature, cliquez sur (Aligner selon la face).
   Remarque : Suivez les instructions de la barre d’état et des info-bulles du curseur. Pour masquer les instructions de l’info-bulle du curseur, dans l’onglet Modifier | Placer l’armature groupe de fonctions Afficher l’info-bulle, cliquez sur (Afficher l’info-bulle d’aide).
4. Sélectionnez la face d’origine à partir de l’hôte de l’armature choisie : l’armature est alignée par rapport à cette face.
5. Sélectionnez la face de destination. L’armature est affichée sous forme d’aperçu pour les faces sélectionnées.
6. Cliquez sur (Terminer) pour enregistrer ou sur (Annuler) pour ignorer vos modifications et quitter la commande Propager l’armature.

Remarque : Vous pouvez sélectionner plusieurs faces de destination à partir du même hôte ou d’hôtes en béton différents, dans la même catégorie ou dans des catégories différentes.

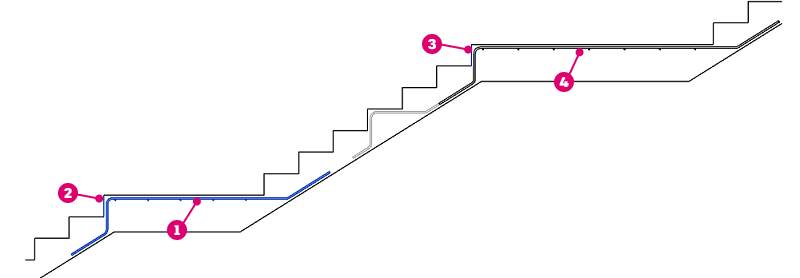

L’armature sélectionnée est propagée en l’alignant sur la face source et la face de destination sélectionnées. L’armature est prévisualisée et créée lorsque vous appuyez sur Terminer :

Conseil : Avec la méthode d’alignement selon la face, vous pouvez utiliser la barre d’espace pour faire pivoter ou inverser les barres, après avoir sélectionné la face de destination.

Propagation d’une armature de forme libre

Vous pouvez également propager une armature de forme libre à l’aide des deux mêmes méthodes d’alignement. Les contraintes d’une armature de forme libre sont mises en correspondance comme celles basées sur une forme, pour les faces planes et complexes des hôtes structurels.

Seules les contraintes sur l’hôte sont prises en compte lors de la propagation de l’armature.

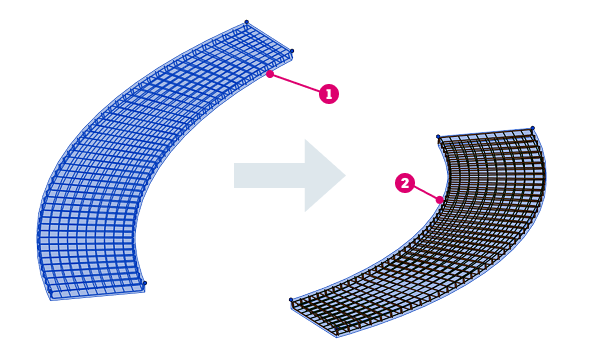

Propagation d’armature de forme libre : sélectionnez l’hôte source et l’hôte de destination . Un aperçu de l’armature s’affiche jusqu’à ce que vous cliquiez sur Terminer.

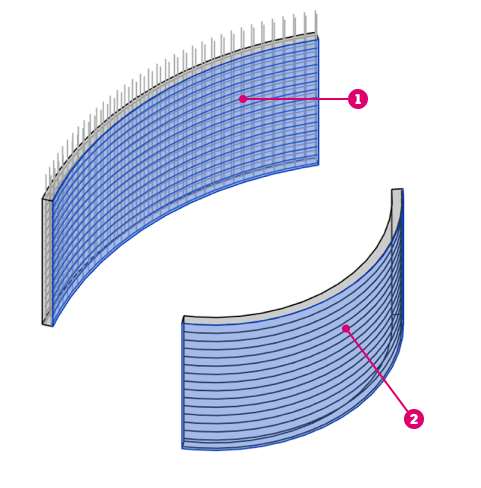

Propagation d’armature de forme libre : sélectionnez la face source et la face de destination .
