Découvrez comment définir une représentation mise à l’échelle et personnaliser d’autres paramètres graphiques pour les charges structurelles.
Comme pour les autres éléments Revit, vous pouvez également personnaliser les paramètres graphiques des charges. Outre ces paramètres, vous pouvez également personnaliser les pointes de flèche, leur taille et la distance entre les flèches (pour la charge linéique et la charge surfacique) dans les propriétés du type.
Pour définir une représentation mise à l’échelle pour les charges
- Dans l’onglet Gérer
groupe de fonctions Paramètres, cliquez sur la liste déroulante
(Paramètres de structure) et sélectionnez
Paramètres de structure.
- Dans la boîte de dialogue Paramètres de structure, sélectionnez l’onglet Affichage de mise à l’échelle des charges.
- Dans l’onglet Affichage de mise à l’échelle des charges, cochez la case Utiliser les paramètres du projet pour définir une valeur de mise à l’échelle pour l’ensemble du projet en définissant une longueur de représentation minimale et maximale pour toutes les charges, sans tenir compte des paramètres de mise à l’échelle de type.

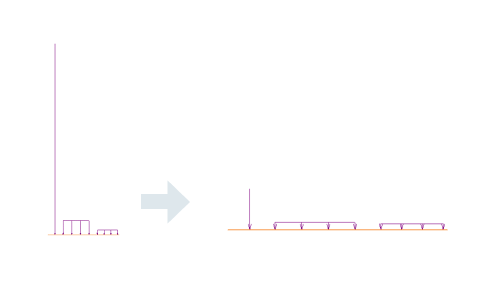

La définition d’une représentation à l’échelle des charges est utile dans le cas où, dans la même vue, il existe des charges représentées avec des différences d’échelle importantes en matière de valeurs.
