Pièces récapitulatives

Les pièces de résultats sont idéales pour déterminer rapidement la température d'une pièce sélectionnée. Pour comparer les résultats provenant de plusieurs pièces, convertissez-les en pièces récapitulatives et visualisez leurs résultats dans l'onglet Valeurs critiques de la barre données de sortie.

Dans cette étape, nous comparons la température des deux puces moyennes.

Cliquez sur Pièces dans l'onglet Résultats :

icône Pièces

Cliquez sur le bouton Opération de groupe et sélectionnez le groupe Puces moyennes.

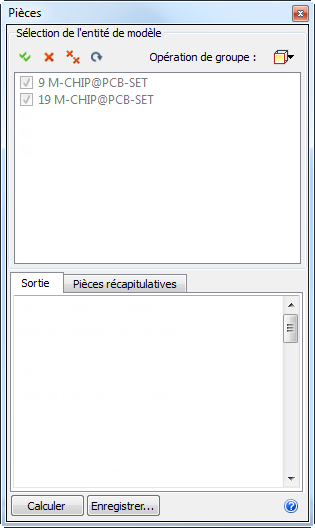

Pour désigner ces pièces en tant que pièces récapitulatives, cochez la case correspondant à chacune d'elles dans la zone Sélection de l'entité de modèle.

boîte de dialogue Pièces

Pour commencer la comparaison des résultats, cliquez sur l'onglet Centre de décision :

Dans le centre de décision, cliquez sur Résumé des valeurs avec le bouton droit de la souris, puis cliquez sur Mettre à jour les valeurs récapitulatives.

mettre à jour les valeurs récapitulatives

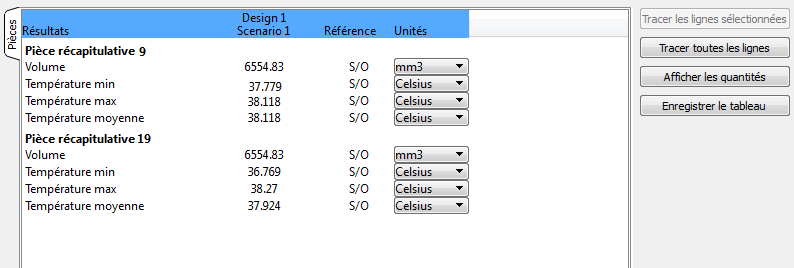

Consultez le tableau Résultats dans l'onglet Valeurs critiques de la barre données de sortie

valeurs critiques

Remarque : cette procédure fournit les résultats dans un tableau simple. Il est maintenant facile de comparer et de tracer les résultats entre les deux puces. Utilisez cette technique afin de comparer les résultats à partir de plusieurs conceptions et scénarios.

Pour en savoir plus sur les pièces récapitulatives

Félicitations ! Vous avez terminé l'exercice. Cliquez ici pour revenir à la page de titre des didacticiels.
