Modifier les paramètres du scénario
Cette étape a pour but de comprendre l'effet de la modification de la vitesse d'entrée. Nous allons utiliser les résultats de cette étape pour évaluer la chute de pression résultante et le gradient de température de sortie au cours des étapes qui suivent.
Nous allons exécuter un scénario reposant sur des valeurs de vitesse d'entrée réduites. Pour cela, nous allons copier le scénario original (à l'aide de la fonction Clone), modifier la condition aux limites Entrée sur le scénario cloné et l'exécuter.
La fonction Clone est très pratique car elle copie tous les paramètres du scénario. Nous allons uniquement modifier deux paramètres et utiliser les autres tels que spécifiés.

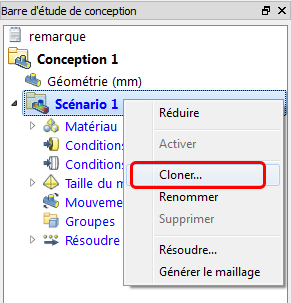

Pour cloner le scénario, cliquez dessus avec le bouton droit de la souris et cliquez sur Cloner...

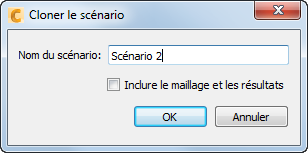

Lorsque le système vous y invite, affectez un nom unique au scénario. Assurez-vous que l'option Inclure le maillage et les résultats n'est pas cochée, car nous allons exécuter le scénario cloné avec de nouveaux paramètres.
Cliquez sur Conditions limites dans l'onglet Configuration :

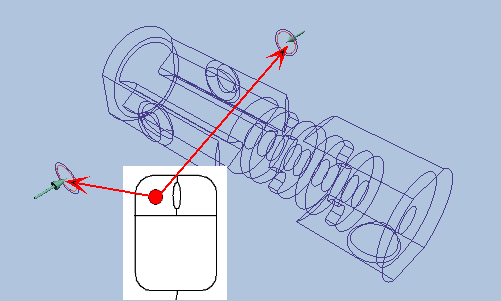

Modifiez la condition limite de vitesse à l’entrée en sélectionnant les deux entrées et en modifiant dans les deux cas la vitesse à 4000 mm/s.
Cliquez sur Résoudre dans l'onglet Configuration :
Itérations à exécuter = 100
Continuer à partir de = 0
Cliquez sur Résoudre pour démarrer l'analyse.
Une boîte de dialogue vous demand si vous voulez supprimer tous les résultats après l'itération 0. Cliquez sur Yes.
L'étape suivante consiste à comparer les résultats des deux scénarios dans le centre de décision.
Pour en savoir plus sur le clonage
