Résultats de vitesse
Cliquez sur l'onglet Résultats.
Dans cette étape, nous allons examiner les résultats de vitesse à l'aide d'une section et de vecteurs.
Les plans de coupe montrent les résultats sur une coupe à l'aide du modèle. Ils vous aideront à acquérir une compréhension globale de l'écoulement. Les vecteurs permettent de montrer la direction de la vitesse et l'amplitude dans l'appareil.
Cliquez sur Plans dans l'onglet Résultats :
Pour créer un plan, cliquez sur Ajouter dans le groupe de fonctions contextuel Plans :
Pour faire pivoter le plan, cliquez dessus avec le bouton gauche de la souris, puis cliquez sur Z dans la boîte de dialogue contextuelle :

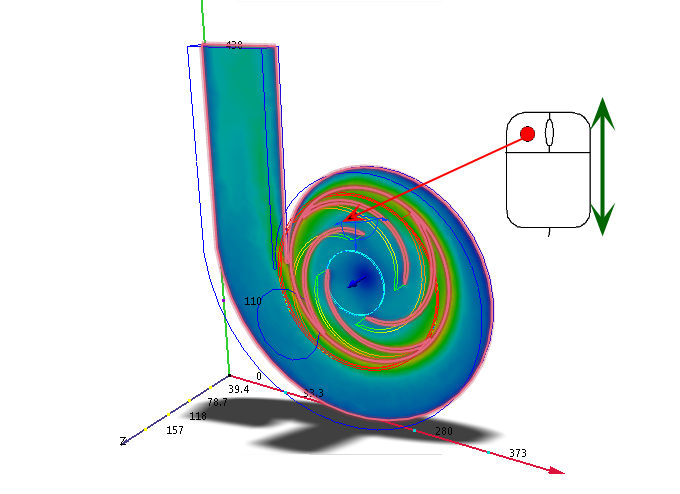

Pour déplacer le plan, faites glisser l'axe du trièdre selon une orientation normale au plan.
